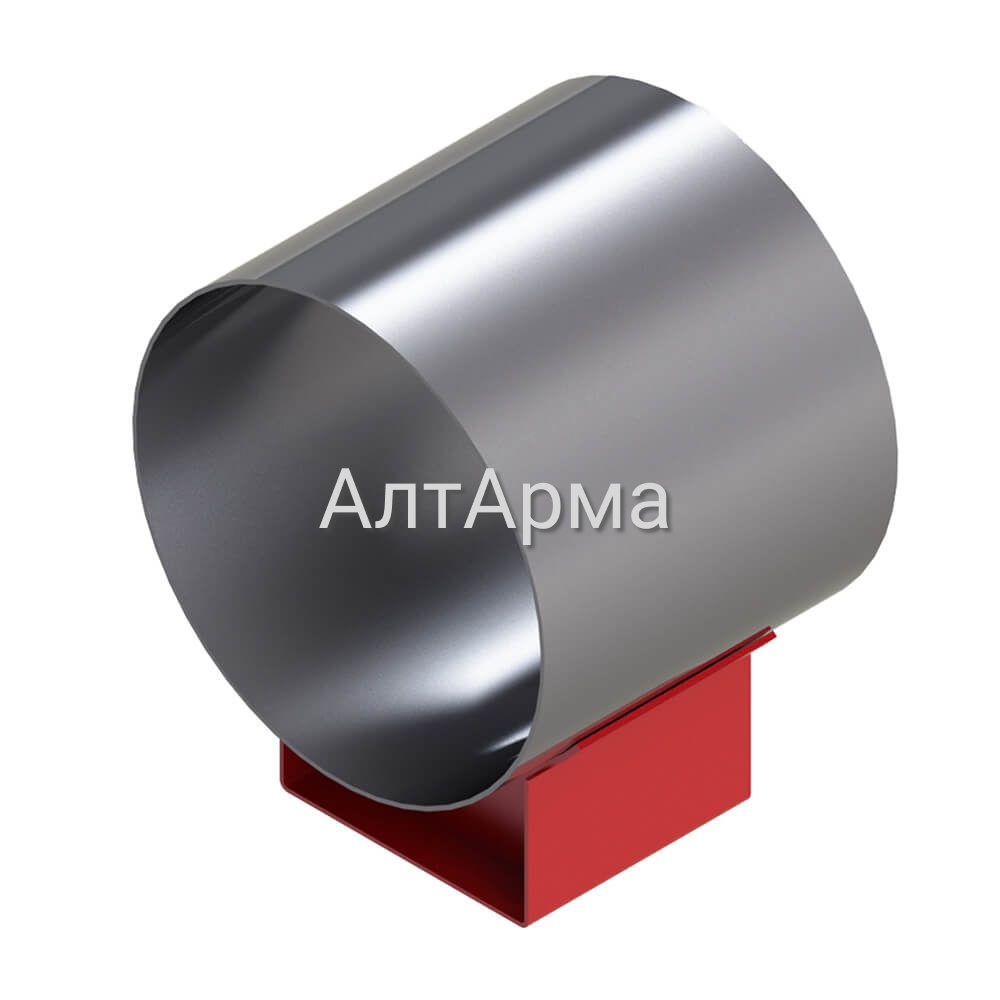

Главная — Продукция — Опоры трубопроводов — Серия 5.903-13 Выпуск 6-95, 7-95, 8-95: Изделия и детали трубопроводов для тепловых сетей — Выпуск 8-95 — Опора скользящая приварная ТС-624.000
Фильтры

Описание

Прайс-лист наопоры скользящие приварные ТС-624.000

№ Наименование Дн Наибольшая вертикальная нагрузка кН (mc) Высота, мм Ширина, мм Длина, мм Масса изделия, кг
1 ТС-624.000 194 22 (2200) 18 180 170 4
2 ТС-624.000 - 001 194 22 (2200) 198 180 170 5
3 ТС-624.000 - 002 194 22 (2200) 248 180 170 6
4 ТС-624.000 - 003 219 22 (2200) 136 180 170 5
5 ТС-624.000 - 004 219 22 (2200) 186 180 170 6
6 ТС-624.000 - 005 219 22 (2200) 236 180 170 7
7 ТС-624.000 - 006 273 22 (2200) 126 180 170 5
8 ТС-624.000 - 007 273 22 (2200) 176 180 170 6
9 ТС-624.000 - 008 273 22 (2200) 226 180 170 7
10 ТС-624.000 - 009 325 70 (7000) 165 280 170 8
11 ТС-624.000 - 010 325 70 (7000) 216 280 170 10
12 ТС-624.000 - 011 325 70 (7000) 265 280 170 11
13 ТС-624.000 - 012 377 70 (7000) 152 280 170 9
14 ТС-624.000 - 013 377 70 (7000) 202 280 170 9
15 ТС-624.000 - 014 377 70 (7000) 252 280 170 10
16 ТС-624.000 - 015 426 70 (7000) 142 280 170 5
17 ТС-624.000 - 016 426 70 (7000) 192 280 170 13
18 ТС-624.000 - 017 426 70 (7000) 242 280 170 15
19 ТС-624.000 - 018 480 125 (12500) 174 380 170 13
20 ТС-624.000 - 019 480 125 (12500) 224 380 170 19
21 ТС-624.000 - 020 480 125 (12500) 274 380 170 22
22 ТС-624.000 - 021 530 125 (12500) - 380 170 16
23 ТС-624.000 - 022 530 125 (12500) - 380 170 19
24 ТС-624.000 - 023 530 125 (12500) - 380 170 21
25 ТС-624.000 - 024 630 125 (12500) - 380 170 17
26 ТС-624.000 - 025 630 125 (12500) - 380 170 20
27 ТС-624.000 - 026 630 125 (12500) - 380 170 22
28 ТС-624.000 - 027 194 22 (2200) 165 180 340 7
29 ТС-624.000 - 028 194 22 (2200) 215 180 340 9
30 ТС-624.000 - 029 194 22 (2200) 265 180 340 11
31 ТС-624.000 - 030 219 22 (2200) 152 180 340 8
32 ТС-624.000 - 031 219 22 (2200) 202 180 340 9
33 ТС-624.000 - 032 219 22 (2200) 252 180 340 11
34 ТС-624.000 - 033 273 22 (2200) 142 180 340 8
35 ТС-624.000 - 034 273 22 (2200) 192 180 340 9
36 ТС-624.000 - 035 273 22 (2200) 242 180 340 11
37 ТС-624.000 - 036 325 70 (7000) 174 280 340 12
38 ТС-624.000 - 037 325 70 (7000) 224 280 340 14
39 ТС-624.000 - 038 325 70 (7000) 274 280 340 16
40 ТС-624.000 - 039 377 70 (7000) 164 280 340 11
41 ТС-624.000 - 040 377 70 (7000) 214 280 340 14
42 ТС-624.000 - 041 377 70 (7000) 264 280 340 16
43 ТС-624.000 - 042 426 70 (7000) 142 280 340 14
44 ТС-624.000 - 043 426 70 (7000) 192 280 340 17
45 ТС-624.000 - 044 426 70 (7000) 242 280 340 19
46 ТС-624.000 - 045 480 125 (12500) 174 380 340 24
47 ТС-624.000 - 046 480 125 (12500) 224 380 340 28
48 ТС-624.000 - 047 480 125 (12500) 274 380 340 32
49 ТС-624.000 - 048 530 125 (12500) 164 380 340 23
50 ТС-624.000 - 049 530 125 (12500) 214 380 340 27
51 ТС-624.000 - 050 530 125 (12500) 264 380 340 32
52 ТС-624.000 - 051 630 125 (12500) 150 380 340 24
53 ТС-624.000 - 052 630 125 (12500) 200 380 340 28
54 ТС-624.000 - 053 630 125 (12500) 250 380 340 32
55 ТС-624.000 - 054 720 22 (2200) 185 500 340 35
56 ТС-624.000 - 055 720 22 (2200) 235 500 340 41
57 ТС-624.000 - 056 720 22 (2200) 285 500 340 46
58 ТС-624.000 - 057 820 22 (2200) 172 500 340 40
59 ТС-624.000 - 058 820 22 (2200) 222 500 340 45
60 ТС-624.000 - 059 820 22 (2200) 272 500 340 51
61 ТС-624.000 - 060 920 360 (36000) 158 500 340 50
62 ТС-624.000 - 061 920 360 (36000) 208 500 340 54
63 ТС-624.000 - 062 920 360 (36000) 258 500 340 60
64 ТС-624.000 - 063 1020 360 (36000) 218 700 340 69
65 ТС-624.000 - 064 1020 360 (36000) 268 700 340 78
66 ТС-624.000 - 065 1020 360 (36000) 318 700 340 87
67 ТС-624.000 - 066 1220 480 (48000) 195 700 340 77
68 ТС-624.000 - 067 1220 480 (48000) 245 700 340 85
69 ТС-624.000 - 068 1220 480 (48000) 295 700 340 94
70 ТС-624.000 - 069 1420 600 (60000) 172 700 340 74
71 ТС-624.000 - 070 1420 600 (60000) 222 700 340 84
72 ТС-624.000 - 071 1420 600 (60000) 272 700 340 95
73 ТС-624.000 - 072 194 22 (2200) 148 180 680 13
74 ТС-624.000 - 073 194 22 (2200) 198 180 680 16
75 ТС-624.000 - 074 194 22 (2200) 248 180 680 19
76 ТС-624.000 - 075 219 22 (2200) 136 180 680 13
77 ТС-624.000 - 076 219 22 (2200) 186 180 680 16
78 ТС-624.000 - 077 219 22 (2200) 236 180 680 19
79 ТС-624.000 - 078 273 22 (2200) 125 180 680 13
80 ТС-624.000 - 079 273 22 (2200) 175 180 680 16
81 ТС-624.000 - 080 273 22 (2200) 225 180 680 18
82 ТС-624.000 - 081 325 70 (7000) 165 280 680 19
83 ТС-624.000 - 082 325 70 (7000) 215 280 680 23
84 ТС-624.000 - 083 325 70 (7000) 265 280 680 26
85 ТС-624.000 - 084 377 70 (7000) 152 280 680 18
86 ТС-624.000 - 085 377 70 (7000) 202 280 680 22
87 ТС-624.000 - 086 377 70 (7000) 252 280 680 26
88 ТС-624.000 - 087 426 70 (7000) 145 280 680 21
89 ТС-624.000 - 088 426 70 (7000) 195 280 680 25
90 ТС-624.000 - 089 426 70 (7000) 245 280 680 29
91 ТС-624.000 - 090 480 125 (12500) 178 380 680 36
92 ТС-624.000 - 091 480 125 (12500) 228 380 680 43
93 ТС-624.000 - 092 480 125 (12500) 278 380 680 50
94 ТС-624.000 - 093 530 125 (12500) 154 380 680 36
95 ТС-624.000 - 094 530 125 (12500) 214 380 680 42
96 ТС-624.000 - 095 530 125 (12500) 26 380 680 49
97 ТС-624.000 - 096 630 125 (12500) 150 380 680 35
98 ТС-624.000 - 097 630 125 (12500) 200 380 680 42
99 ТС-624.000 - 098 630 125 (12500) 250 380 680 49
100 ТС-624.000 - 099 720 225 (22500) 185 500 680 55
101 ТС-624.000 - 100 720 225 (22500) 235 500 680 64
102 ТС-624.000 - 101 720 225 (22500) 285 500 680 73
103 ТС-624.000 - 102 820 225 (22500) 172 500 680 59
104 ТС-624.000 - 103 820 225 (22500) 222 500 680 68
105 ТС-624.000 - 104 820 225 (22500) 272 500 680 77
106 ТС-624.000 - 105 920 360 (36000) 158 500 680 65
107 ТС-624.000 - 106 920 360 (36000) 208 500 680 74
108 ТС-624.000 - 107 920 360 (36000) 258 500 680 84
109 ТС-624.000 - 108 1020 360 (36000) 218 50 680 101
110 ТС-624.000 - 109 1020 360 (36000) 268 50 680 115
111 ТС-624.000 - 110 1020 360 (36000) 318 50 680 129
112 ТС-624.000 - 111 1220 360 (36000) 195 70 680 107
113 ТС-624.000 - 112 1220 480 (48000) 245 70 680 121
114 ТС-624.000 - 113 1220 480 (48000) 295 70 680 135
115 ТС-624.000 - 114 1420 360 (36000) 172 70 680 105
116 ТС-624.000 - 115 1420 600 (60000) 228 70 680 120
117 ТС-624.000 - 116 1420 600 (60000) 272 70 680 137

Техническая документация

Опора скользящая приварная ТС-624.000. Страница 01
Опора скользящая приварная ТС-624.000. Страница 02
Опора скользящая приварная ТС-624.000. Страница 03
Опора скользящая приварная ТС-624.000. Страница 04
Опора скользящая приварная ТС-624.000. Страница 05
Опора скользящая приварная ТС-624.000. Страница 06
Опора скользящая приварная ТС-624.000. Страница 07
Опора скользящая приварная ТС-624.000. Страница 08
Опора скользящая приварная ТС-624.000. Страница 09
Опора скользящая приварная ТС-624.000. Страница 10
Опора скользящая приварная ТС-624.000. Страница 11
Опора скользящая приварная ТС-624.000. Страница 12
Опора скользящая приварная ТС-624.000. Страница 13
Опора скользящая приварная ТС-624.000. Страница 14
