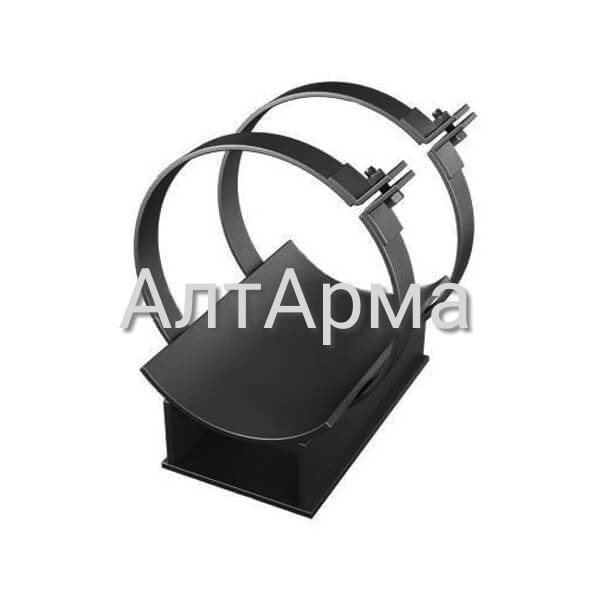

Скользящая подкладная опора СПОн для труб в ППУ Ду 200-400 канальной и надземной прокладки серии 1-487-1997.01.000

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

Расстоянием от нижней грани стальной трубы до верха опорной конструкции равной 100 мм

№	Марка скользящей опоры	Размер, мм			Башмак 1 шт.								Полухомут 1 2 шт.		Полухомут 2 2 шт.		Общий вес опоры, кг
	Марка скользящей опоры	Dy	H	B	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт., 3 шт.		поз.4, 1 шт.		поз.5, 1 шт.		поз.6, 1 шт.
	СПОн	Dy	H	B	сеч. мм	масса кг	сеч. мм	масса кг	сеч. мм	масса кг	сеч. мм	масса кг	длина мм	масса, кг	длина мм	масса, кг
1	219/315.100	320	210	160	3х160	0,94	3х62	0,73	3х44	0,29	3х200	1,18	550	1,04	280	0,53	5,8
2	219/400.100	410	210	180	3х180	1,27	16	0,95	-	-	3х250	1,77	700	1,32	370	0,70	7,1
3	273/400.100	410	237	180	3х180	1,27	3х42	0,59	3х26	0,20	3х250	1,77	700	1,32	370	0,70	6,9
4	273/500.100	510	261	220	3х220	1,55	20	1,48	-	-	3х300	2,12	900	1,70	430	0,81	8,8
5	325/400.100	410	263	190	4х190	2,09	4х66	1,45	4х50	0,50	4х300	3,30	700	1,32	370	0,70	10,8
6	325/450.100	460		210	4х210	2,31	4х64	1,41	4х25	0,28			770	1,45	400	0,75	10,8
7	325/500.100	510		230	4х230	2,53	20	1,73	-	-			900	1,70	430	0,81	11,2
8	426/500.100	510	313	250	4х250	3,53	4х78	2,20	4х50	0,69	4х350	4,95	850	1,60	430	0,81	15,3
9	426/560.100	570	313	270	4х270	3,82	4х48	1,36	20	1,19	4х350	4,95	1000	1,83	470	0,89	15,9
10	426/630.100	640	328	310	4х310	4,38	4х34	0,96	-	-	4х400	5,65	1100	2,07	540	1,02	15,3
11	530/630.100	640	365	310	6х310	6,42	6х66	2,74	6х35	1,38	4х400	7,54	1100	3,11	550	1,55	24,9
12	530/710.100	720	372	350	6х350	7,25	6х40	1,66	-	-	4х450	8,48	1200	3,39	650	1,84	24,2
13	630/800.100	810	417	390	6х390	8,08	6х42	1,74			4х500	10,21	1400	3,96	700	1,98	27,6
14	720/900.100	910	470	460	8х460	14,73	8х52	3,33			4х550	13,82	1600	4,52	750	2,12	40,3
15	820/1100.100	1010	520	520	8х520	16,65	8х57	3,65			4х600	18,84	1700	4,80	900	2,54	48,4
16	920/1100.100	1110	570	550	8х550	17.62	8х60	3,84			4х650	25,51	1900	5,37	1000	2,83	57,2
17	1020/1200.100	1210	620	580	8х580	18,58	8х67	4,29			4х750	30,62	2000	5,65	1100	3,11	64,4
18	1220/1400.100	1410	720	700	8х700	29,89	8х80	6,83			4х850	42,70	2400	6,78	1200	3,39	92,1
19	1420/1600.100	1610	825	800	10х800	42,70	10х96	15,07			4х1000	50,24	2700	7,63	1400	3,96	121,4

Расстоянием от нижней грани стальной трубы до верха опорной конструкции равной 150 мм

№	Марка скользящей опоры	Размер, мм			Башмак 1 шт.								Полухомут 1 2 шт.		Полухомут 2 2 шт.		Общий вес опоры, кг
	Марка скользящей опоры	Dy	H	B	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт., 3 шт.		поз.4, 1 шт.		поз.5, 1 шт.		поз.6, 1 шт.
	СПОн	Dy	H	B	сеч. мм	масса кг	сеч. мм	масса, кг	сеч. мм	масса кг	сеч. мм	масса, кг	длина мм	масса, кг	длина мм	масса, кг
1	219/315.150	320	260	160	3х160	0,94	3х112	1,32	3х94	0,62	3х200	1,18	550	1,04	280	0,53	6,7
2	219/400.150	410	260	180	3х180	1,27	3х66	0,93	3х50	0,38	3х250	1,77	700	1,32	370	0,70	7,5
3	273/400.150	410	287	180	3х180	1,27	3х92	1.30	3х76	0,57	3х250	1,77	700	1,32	370	0,70	8,0
4	273/500.150	510	287	220	3х220	1,55	3х50	0,71	3х26	0,24	3х300	2,12	900	1,70	430	0,81	8,2
5	325/400.150	410	313	190	4х190	2,09	4х116	2,55	3х100	1,00	4х300	3,30	700	1,32	370	0,70	12,6
6	325/450.150	460		210	4х210	2,31	4х114	2,51	3х75	0,85			770	1,45	400	0,75	12,7
7	325/500.150	510		230	4х230	2,53	4х74	1,63	3х50	0,63			900	1,70	430	0,81	12,1
8	426/500.150	510	363	250	4х250	3,53	4х128	2,81	3х100	2,07	4х350	4,95	850	1,60	430	0,81	16,0
9	426/560.150	570		270	4х270	3,82	4х98	2,15	3х70	1,59	4х350	4,95	1000	1,83	470	0,89	16,5
10	426/630.150	640		310	4х310	4,38	4х66	1,45	3х35	0,93	4х400	5,65	1100	2,07	540	1,02	16,7
11	530/630.150	640	415	310	6х310	6,42	6х116	4,31	6х85	3,36	4х400	7,54	1100	3,11	550	1,55	28,4
12	530/710.150	720	415	350	6х350	7,25	6х82	3,40	6х43	1,95	4х450	8,48	1200	3,39	650	1,84	28,0
13	630/800.150	810	465	390	6х390	8,08	6х86	3,56	6х48	2,45	4х500	10,21	1400	3,96	700	1,98	32,0
14	720/900.150	910	510	460	8х460	14,73	8х88	5,64	8х39	3,09	4х550	13,82	1600	4,52	750	2,12	45,7
15	820/1000.150	1010	560	520	8х520	16,65	8х96	6,15		3,53	4х600	18,84	1700	4,80	900	2,54	54,5
16	920/1100.150	1110	610	550	8х550	17.62	8х130	8,33		3,75	4х650	25,51	1900	5,37	1000	2,83	65,5
17	1020/1200.150	1210	660	580	8х580	18,58	8х102	6,53		3,98	4х750	30,62	2000	5,65	1100	3.11	70,6
18	1220/1400.150	1410	760	700	8х700	29,89	8х117	9,99	8,39	6,46	4х850	42,79	2400	6,78	1200	3,39	101,8
19	1420/1600.150	1610	860	800	10х800	42,70	10х144	15,37	10х35	8,36	4х1000	50,21	2700	7,63	1400	3,96	129,3

Расстоянием от нижней грани стальной трубы до верха опорной конструкции равной 200 мм

№	Марка скользящей опоры	Размер, мм			Башмак 1 шт.								Полухомут 1 2 шт.		Полухомут 2 2 шт.		Общий вес опоры, кг
	Марка скользящей опоры	Dy	H	B	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт., 3 шт.		поз.4, 1 шт.		поз.5, 1 шт.		поз.6, 1 шт.
	СПОн	Dy	H	B	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса кг	сеч. мм	масса, кг	длина мм	масса, кг	длина мм	масса, кг
1	219/315.200	320	260	160	3х160	0,94	3х162	1,91	3х144	0,95	3х200	1,18	550	1,04	280	0,53	7,6
2	219/400.200	410	260	180	3х180	1,27	3х116	1,64	3х100	0,75	3х250	1,77	700	1,32	370	0,70	8,6
3	273/400.200	410	287	180	3х180	1,27	3х142	2,01	3х126	0,95	3х250	1,77	700	1,32	370	0,70	9,2
4	273/500.200	510	287	220	3х220	1,55	3х100	1,41	3х76	0,72	3х300	2,12	900	1,70	430	0,81	9,4
5	325/400.200	410	313	190	4х190	2,09	4х166	3,65	3х150	1,51	4х300	3,30	700	1,32	370	0,70	14,6
6	325/450.200	460		210	4х210	2,31	4х164	3,60	3х125	1,41			770	1,45	400	0,75	15,5
7	325/500.200	510		230	4х230	2,53	4х134	2,95	3х100	1,26			900	1,70	430	0,81	14,3
8	426/500.200	510	363	250	4х250	3,53	4х178	5,03	3х150	3,11	4х350	4,95	850	1,60	430	0,81	20,3
9	426/560.200	570		270	4х270	3,82	4х148	4,18	3х120	2,72	4х350	4,95	1000	1,83	470	0,89	19,7
10	426/630.200	640		310	4х310	4,38	4х116	3,28	3х85	2,24	4х400	5,65	1100	2,07	540	1,02	20,0
11	530/630.200	640	465	310	6х310	6,42	6х166	6,88	6х135	3,56	4х400	7,54	1100	3,11	550	1,55	32,5
12	530/710.200	720	465	350	6х350	7,25	6х142	5,89	6х93	2,80	4х450	8,48	1200	3,39	650	1,84	32,7
13	630/800.200	810	515	390	6х390	8,08	6х136	5,64	6х98	3,32	4х500	10,21	1400	3,96	700	1,98	36,6
14	720/900.200	910	560	460	8х460	14,73	8х138	8,84	8х89	4,69	4х550	13,82	1600	4,52	750	2,12	53.1
15	820/1000.200	1010	610	520	8х520	16,65	8х146	9,35		5,37	4х600	13,84	1700	4,80	900	2,54	62,3
16	920/1100.200	1110	660	550	8х550	17.62	8х180	11,53		5,70	4х650	25,51	1900	5,37	1000	2,83	73,6
17	1020/1200.200	1210	710	580	8х580	18,58	8х152	9,74		6,04	4х750	30,62	2000	5,65	1100	3.11	79,0
18	1220/1400.200	1410	810	700	8х700	29,89	8х167	14,26	8х89	7,33	4х850	42,70	2400	6,78	1200	3,39	114,6
19	1420/1600.200	1610	910	800	10х800	42,70	10х194	20,71	10х85	10,14	4х1000	50,24	2700	7,63	1400	3,96	148,7

Техническая документация

Максимальный шаг между опорами трубопровода в ППУ изоляции, составляет:

Ду 219 - 11,5 метра
Ду 273 - 14,0 метра
Ду 325- 426 - 12,0 метра
Ду 530 - 16,0 метра
Ду 630 - 16,5 метра
Ду 720 - 18,5 метра
Ду 820-920 - 19,0 метра
Ду 1020-1420 - 20,0 метра

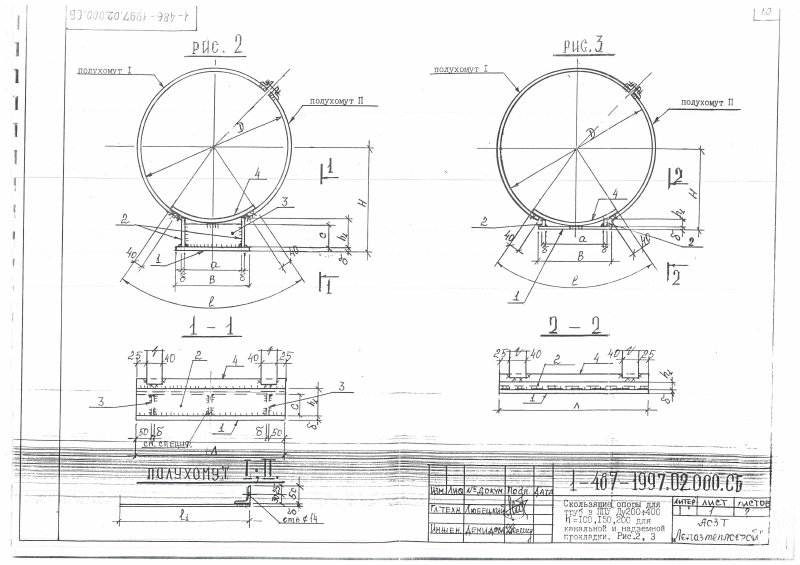

Скользящие опоры СПОн для труб в ППУ Ду 200-400. Страница 1

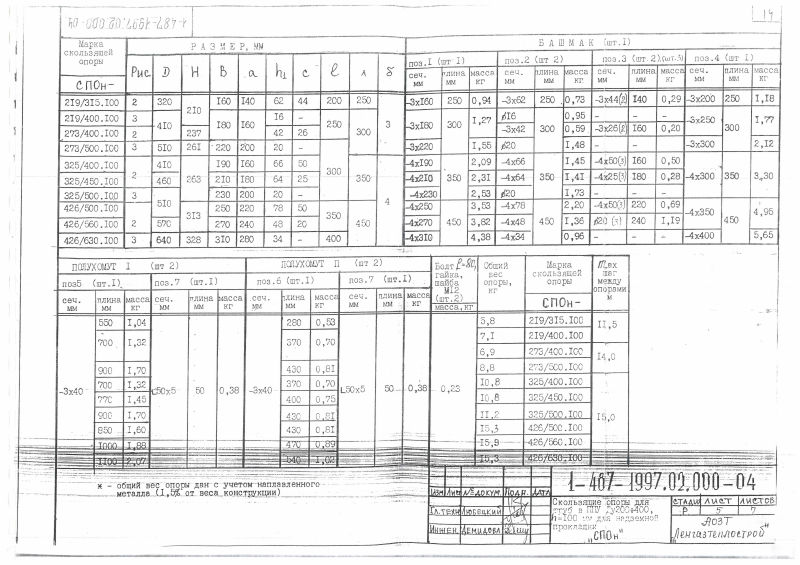

Скользящие опоры СПОн для труб в ППУ Ду 200-400. Страница 2

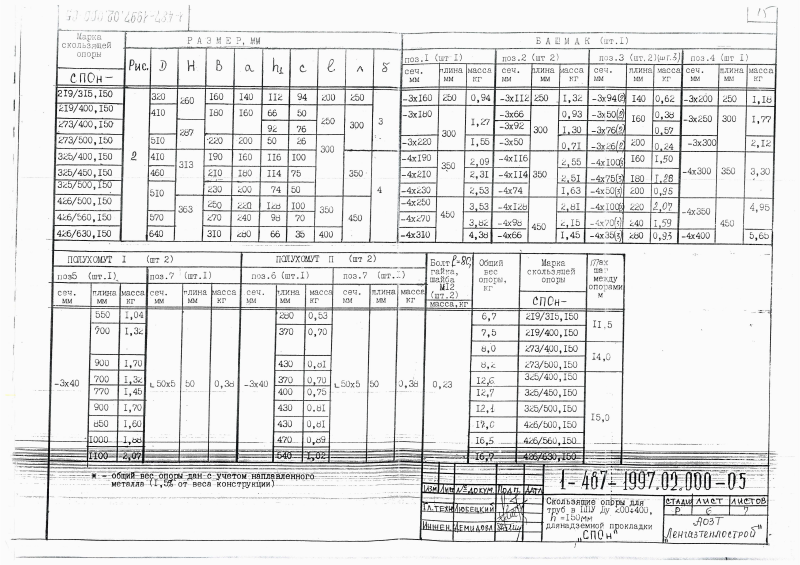

Скользящие опоры СПОн для труб в ППУ Ду 200-400. Страница 3

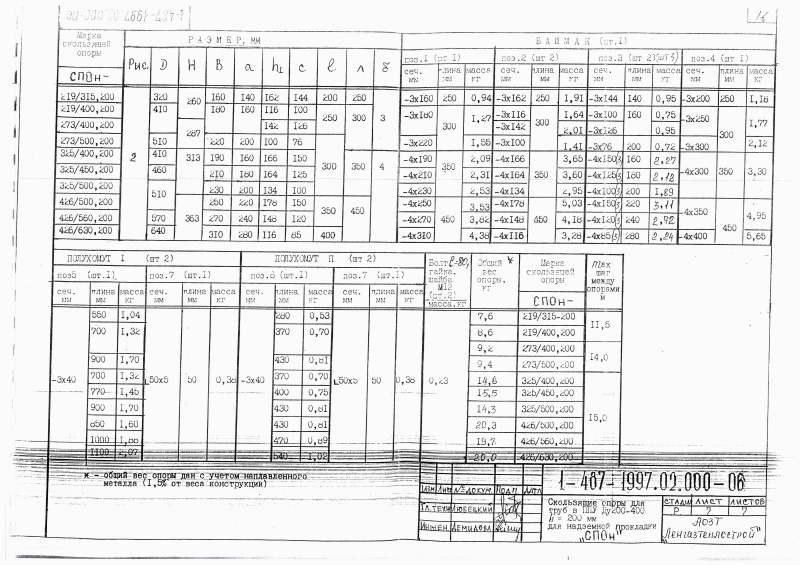

Скользящие опоры СПОн для труб в ППУ Ду 200-400. Страница 4

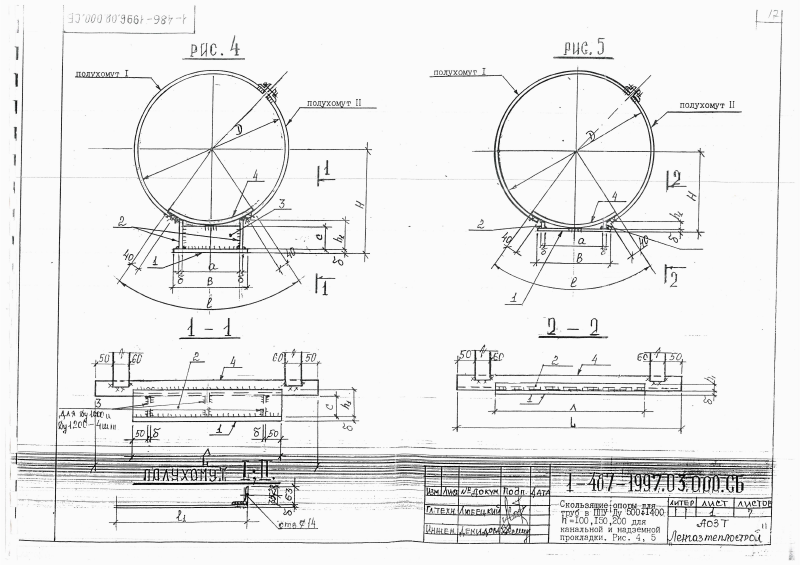

Скользящие опоры СПОн для труб в ППУ Ду 200-400. Страница 5

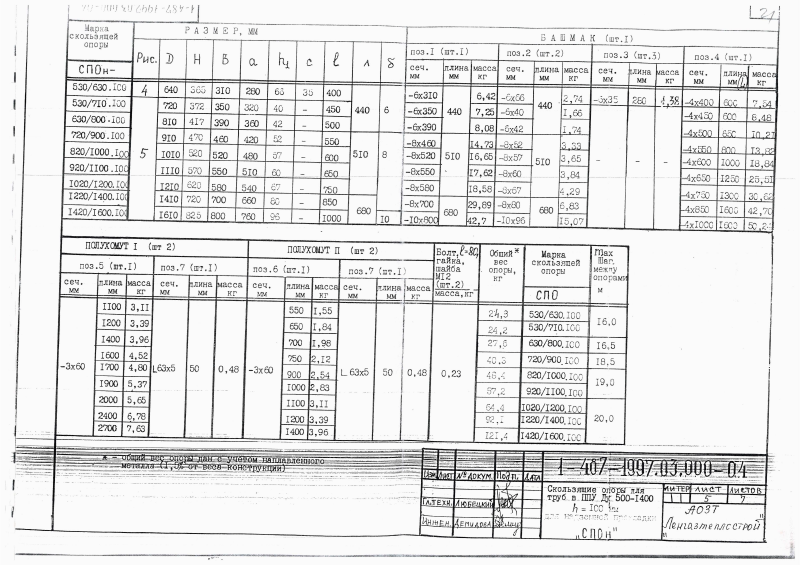

Скользящие опоры СПОн для труб в ППУ Ду 200-400. Страница 6

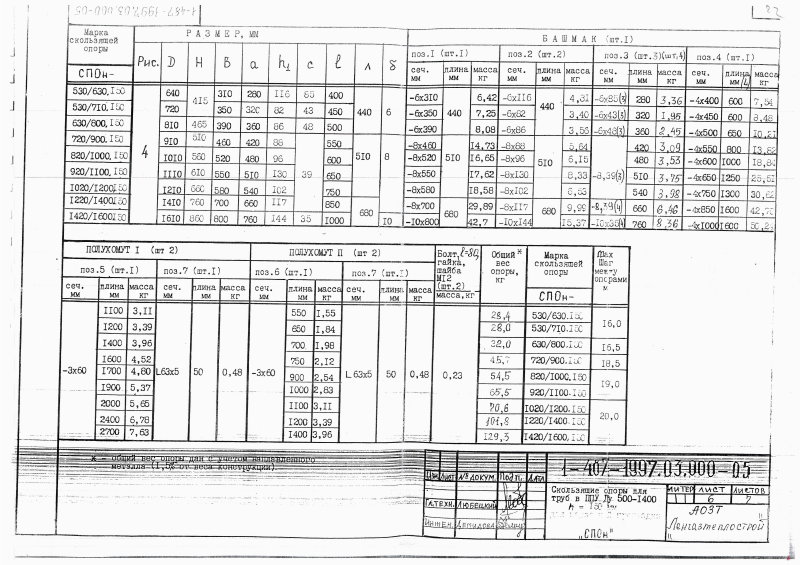

Скользящие опоры СПОн для труб в ППУ Ду 200-400. Страница 7

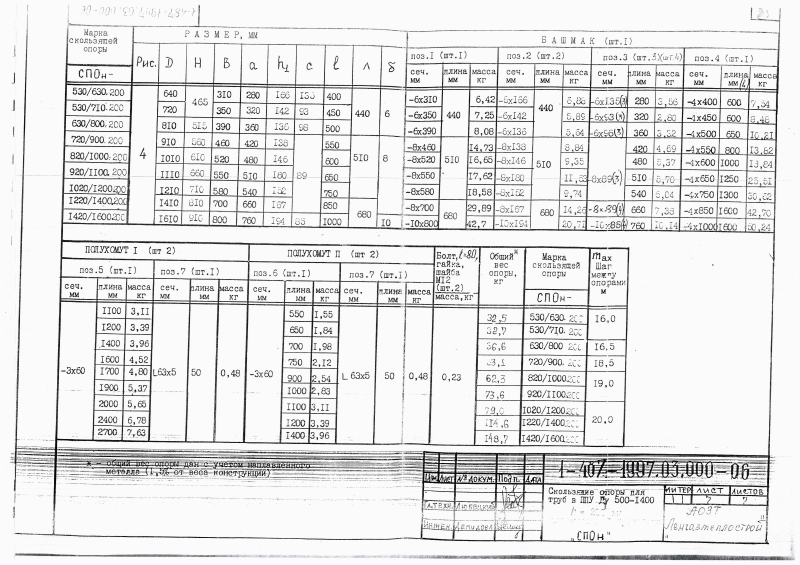

Скользящие опоры СПОн для труб в ППУ Ду 200-400. Страница 8
