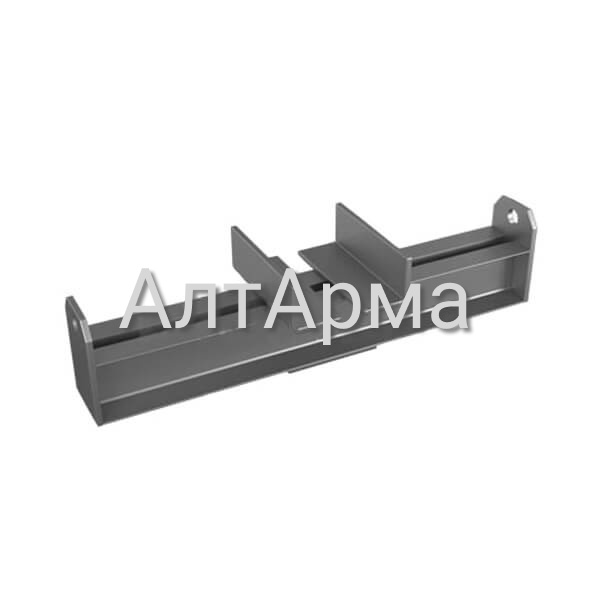

Подвески приварные на опорной балке с проушинами ОСТ 24.125.125-01
Собственное производство
Сертификат и паспорт качества
на продукцию
на продукцию
Контроль ОТК на всех,
этапах производства
этапах производства
Доставка во все,
регионы России и СНГ
регионы России и СНГ
Бесплатная доставка до терминала транспортной компанией
Быстрый расчёт заявок
Специальные цены и скидки на объёмы
Консультация по техническим вопросам
Описание
| № | Наименование | Наружный диаметр | Ширина, мм | Высота, мм | Длина, мм | Масса изделия, кг |
|---|---|---|---|---|---|---|
| 1 | 01 ОСТ 24.125.125 | 530 | 300 | 335 | 1232 | 67,80 |
| 2 | 01 ОСТ 24.125.125 | 530 | 300 | 335 | 1232 | 67,80 |
| 3 | 02 ОСТ 24.125.125 | 720 | 300 | 375 | 1232 | 86,78 |
| 4 | 02 ОСТ 24.125.125 | 820 | 300 | 375 | 1232 | 86,78 |
| 5 | 02 ОСТ 24.125.125 | 920 | 300 | 375 | 1232 | 86,78 |
| 6 | 03 ОСТ 24.125.125 | 1020 | 300 | 435 | 1532 | 130,28 |
| 7 | 03 ОСТ 24.125.125 | 1220 | 300 | 435 | 1532 | 130,28 |
| 8 | 04 ОСТ 24.125.125 | 1420 | 300 | 435 | 1732 | 142,98 |
| 9 | 05 ОСТ 24.125.125 | 1620 | 300 | 435 | 1932 | 155,68 |
Техническая документация
ОСТ 24.125.125-01 распространяется на подвески приварные на опорной балке с проушинами для горизонтальных трубопроводов наружным диаметром от 530 до 1620 мм электросварных труб углеродистых марок сталей для ТЭС и АЭС и устанавливает их конструкцию и размеры.
Конструкция, основные размеры и материал деталей должны соответствовать указанным на рисунке и в таблице ОСТ 24.125.125-01
Пример условного обозначения блока приварного с опорной балкой для подвески трубопровода наружным диаметром 920 мм исполнения 02:
- Подвеска 02 ОСТ 24.125.125
Таблица размеров
