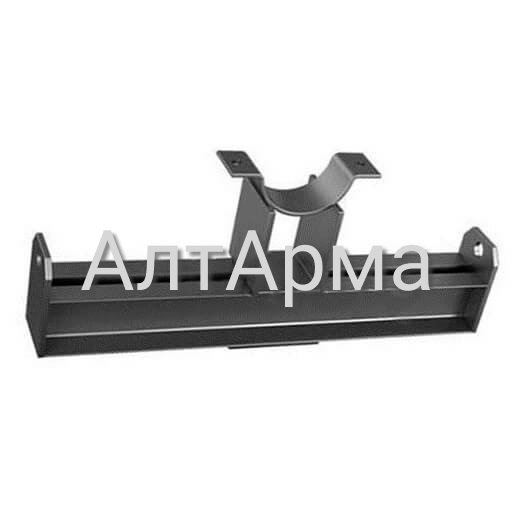

Корпус на опорной балке с проушинами ОСТ 24.125.119-01
Собственное производство
Сертификат и паспорт качества
на продукцию
на продукцию
Контроль ОТК на всех,
этапах производства
этапах производства
Доставка во все,
регионы России и СНГ
регионы России и СНГ
Бесплатная доставка до терминала транспортной компанией
Быстрый расчёт заявок
Специальные цены и скидки на объёмы
Консультация по техническим вопросам
Описание
| № | Наименование | Наружный диаметр | Ширина, мм | Длина, мм | Высота, мм | Масса изделия, кг | |
|---|---|---|---|---|---|---|---|
| Корпуса на опорной балке с проушинами из хромомолибденованадиевых сталей | |||||||
| 1 | 01 ОСТ 24.125.119 | 159 | 100 | 666 | 317 | 16,51 | |
| 2 | 02 ОСТ 24.125.119 | 194 | 100 | 666 | 362 | 18,62 | |
| 3 | 03 ОСТ 24.125.119 | 219 | 100 | 666 | 379 | 18,75 | |
| 4 | 04 ОСТ 24.125.119 | 245 | 100 | 666 | 392 | 21,82 | |
| 5 | 05 ОСТ 24.125.119 | 273 | 120 | 774 | 450 | 32,18 | |
| 6 | 06 ОСТ 24.125.119 | 325 | 120 | 774 | 485 | 35,69 | |
| 7 | 07 ОСТ 24.125.119 | 377 | 140 | 932 | 518 | 53,66 | |
| 8 | 08 ОСТ 24.125.119 | 426 | 140 | 932 | 559 | 55,60 | |
| 9 | 09 ОСТ 24.125.119 | 465 | 160 | 1002 | 628 | 75,42 | |
| 10 | 10 ОСТ 24.125.119 | 530 | 160 | 1232 | 625 | 88,57 | |
| 11 | 11 ОСТ 24.125.119 | 630 | 160 | 1232 | 692 | 102,67 | |
| 12 | 12 ОСТ 24.125.119 | 720 | 190 | 1232 | 774 | 127,71 | |
| 13 | 13 ОСТ 24.125.119 | 920 | 190 | 1232 | 911 | 133,21 | |
| Корпуса на опорной балке с проушинами из из углеродистых, кремнемарганцовистых и аустенитных сталей | |||||||
| 14 | 14 ОСТ 24.125.119 | 159 | 100 | 666 | 296 | 16,64 | |
| 15 | 15 ОСТ 24.125.119 | 194 | 100 | 666 | 343 | 18,18 | |
| 16 | 16 ОСТ 24.125.119 | 219 | 100 | 666 | 359 | 18,28 | |
| 17 | 17 ОСТ 24.125.119 | 245 | 100 | 666 | 372 | 21,17 | |
| 18 | 18 ОСТ 24.125.119 | 273 | 120 | 774 | 430 | 31,51 | |
| 19 | 19 ОСТ 24.125.119 | 325 | 120 | 774 | 465 | 34,84 | |
| 20 | 20 ОСТ 24.125.119 | 377 | 140 | 932 | 498 | 52,50 | |
| 21 | 21 ОСТ 24.125.119 | 426 | 140 | 932 | 539 | 54,30 | |
| 22 | 22 ОСТ 24.125.119 | 465 | 160 | 1002 | 608 | 74,02 | |
| 23 | 23 ОСТ 24.125.119 | 530 | 160 | 1232 | 605 | 86,97 | |
| 24 | 24 ОСТ 24.125.119 | 630 | 160 | 1232 | 672 | 100,37 | |
| 25 | 25 ОСТ 24.125.119 | 720 | 190 | 1232 | 754 | 124,51 | |
| 26 | 26 ОСТ 24.125.119 | 820 | 190 | 1232 | 823 | 130,01 | |
Техническая документация
ОСТ 24.125.119-01 распространяется на корпуса, приваренные к опорной балке с проушинами для подвесок, изготавливаемых по ОСТ 24.125.118, предназначенных для трубопроводов ТЭС и АЭС, и устанавливает их конструкцию и размеры.
Конструкция и основные размеры корпуса на опорной балке с проушинами должны соответствовать указанным на рисунке и в таблице ОСТ 24.125.119-01.
Пример условного обозначения корпуса на опорной балке с проушинами исполнения 05:
- Корпус 05 ОСТ 24.125.119
Таблица размеров
