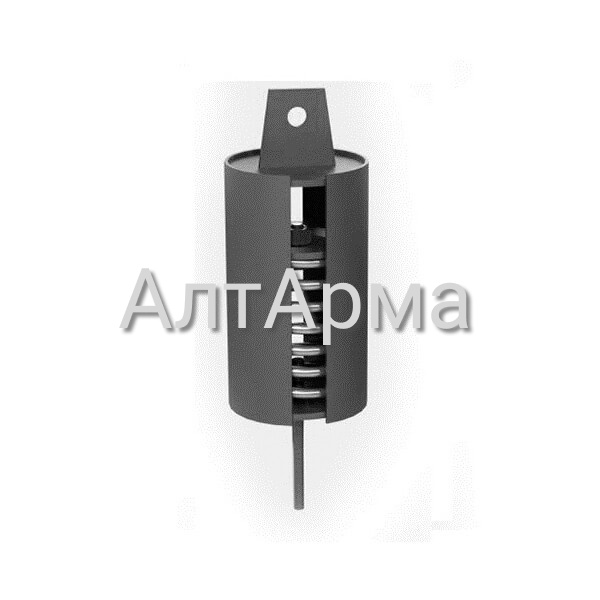

Блок пружинный подвесной ОСТ 24.125.111-01
Собственное производство
Сертификат и паспорт качества
на продукцию
на продукцию
Контроль ОТК на всех,
этапах производства
этапах производства
Доставка во все,
регионы России и СНГ
регионы России и СНГ
Бесплатная доставка до терминала транспортной компанией
Быстрый расчёт заявок
Специальные цены и скидки на объёмы
Консультация по техническим вопросам
Описание
| № | Наименование | Сила пружины при рабочей деформации P,кН | Высота пружины, мм | Высота блока, мм | Масса изделия, кг | |
|---|---|---|---|---|---|---|
| Пружинные блоки на рабочую деформацию F=140 мм | ||||||
| 1 | 01 ОСТ 24.125.111 | 1,26 | 270 | 500 | 7,7 | |
| 2 | 02 ОСТ 24.125.111 | 2,73 | 284 | 500 | 8,6 | |
| 3 | 03 ОСТ 24.125.111 | 5,24 | 308 | 750 | 16,5 | |
| 4 | 04 ОСТ 24.125.111 | 8,00 | 327 | 750 | 18,4 | |
| 5 | 05 ОСТ 24.125.111 | 11,67 | 346 | 750 | 21,3 | |
| 6 | 06 ОСТ 24.125.111 | 16,34 | 369 | 685 | 25,3 | |
| 7 | 07 ОСТ 24.125.111 | 19,66 | 414 | 685 | 29,5 | |
| 8 | 08 ОСТ 24.125.111 | 26,34 | 399 | 685 | 44,9 | |
| 9 | 09 ОСТ 24.125.111 | 32,60 | 507 | 805 | 62,1 | |
| 10 | 10 ОСТ 24.125.111 | 40,00 | 528 | 805 | 74,4 | |
| 11 | 11 ОСТ 24.125.111 | 48,60 | 549 | 845 | 80,3 | |
| 12 | 12 ОСТ 24.125.111 | 58,45 | 508 | 845 | 108,2 | |
| Пружинные блоки на рабочую деформацию F=70 мм | ||||||
| 13 | 21 ОСТ 24.125.111 | 1,26 | 143 | 350 | 5,6 | |
| 14 | 22 ОСТ 24.125.111 | 2,73 | 151 | 350 | 6,1 | |
| 15 | 23 ОСТ 24.125.111 | 5,24 | 166 | 510 | 11,7 | |
| 16 | 24 ОСТ 24.125.111 | 8,00 | 177 | 510 | 12,7 | |
| 17 | 25 ОСТ 24.125.111 | 11,67 | 188 | 510 | 14,6 | |
| 18 | 26 ОСТ 24.125.111 | 16,34 | 201 | 455 | 17,5 | |
| 19 | 27 ОСТ 24.125.111 | 19,66 | 226 | 455 | 19,8 | |
| 20 | 28 ОСТ 24.125.111 | 26,34 | 221 | 650 | 33,5 | |
| 21 | 29 ОСТ 24.125.111 | 32,60 | 277 | 595 | 41,8 | |
| 22 | 30 ОСТ 24.125.111 | 40,00 | 289 | 595 | 51,3 | |
| 23 | 31 ОСТ 24.125.111 | 48,60 | 304 | 535 | 55,7 | |
| 24 | 32 ОСТ 24.125.111 | 58,45 | 284 | 535 | 76,9 | |
Техническая документация
ОСТ 24.125.111-01 распространяется на блоки пружинные подвесные для подвесок трубопроводов ТЭС и АЭС.
Стандарт устанавливает конструкцию и основные размеры блоков пружинных подвесных с минимальными нагрузками от 1,26 до 58,45 кН при рабочих деформациях 140 и 70 мм.
Конструкция, основные размеры, материал деталей, максимальные нагрузки пружин должны соответствовать указанным на рисунке и в таблице. Блоки предназначены для работы при температуре окружающей среды от минус 40 градусов Цельсия до плюс 120 градусов Цельсия.
Пример условного обозначения блока пружинного подвесного для силы P=80,0 кН при рабочей деформации F=70 мм исполнения 24:
- Блок пружинный подвесной 24 ОСТ 24.125.111
Таблица размеров
