Фильтры

Описание

Наименование Наружный диаметр Ширина, мм Высота, мм Длина, мм Масса изделия, кг
1 01 ОСТ 24.125.121 159 100 180 666 14,34
2 01 ОСТ 24.125.121 194 100 180 666 14,34
3 01 ОСТ 24.125.121 219 100 180 666 14,34
4 01 ОСТ 24.125.121 245 100 180 666 14,34
5 02 ОСТ 24.125.121 273 120 225 774 24,53
6 02 ОСТ 24.125.121 325 120 225 774 24,53
7 03 ОСТ 24.125.121 377 140 270 932 36,12
8 03 ОСТ 24.125.121 426 140 270 932 36,12
9 04 ОСТ 24.125.121 465 160 310 1002 49,70
10 05 ОСТ 24.125.121 530 160 310 1232 58,30
11 05 ОСТ 24.125.121 630 160 310 1232 58,30
12 06 ОСТ 24.125.121 720 190 360 1232 77,20
13 06 ОСТ 24.125.121 820 190 360 1232 77,20
14 06 ОСТ 24.125.121 920 190 360 1232 77,20
15 07 ОСТ 24.125.121 1020 210 420 1532 120,70
16 07 ОСТ 24.125.121 1220 210 420 1532 120,70
17 08 ОСТ 24.125.121 1420 210 420 1732 133,40
18 09 ОСТ 24.125.121 1620 210 420 1932 146,10

Техническая документация

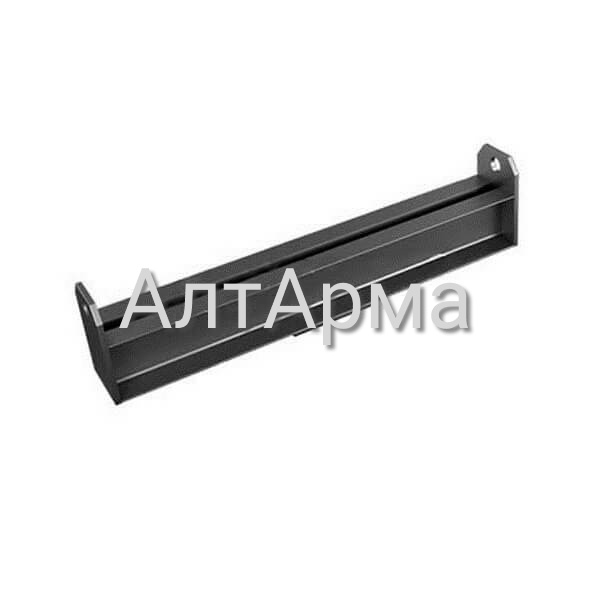

ОСТ 24.125.121-01 распространяется на опорные балки с проушинами и предназначен для узлов подвесок трубопроводов ТЭС и АЭС изготавливаемых по ОСТ 24.125.119 и ОСТ 24.125.125 и устанавливает их конструкцию и размеры.

Конструкция, основные размеры и материал деталей должны соответствовать указанным на рисунке и в таблице ОСТ 24.125.121-01

Пример условного обозначения балки опорной с проушинами исполнения 05:

  • Балка 05 ОСТ 24.125.121

Балки опорные с проушинами ОСТ 24.125.121-01. Страница 1
Балки опорные с проушинами ОСТ 24.125.121-01. Страница 2
Балки опорные с проушинами ОСТ 24.125.121-01. Страница 3
Балки опорные с проушинами ОСТ 24.125.121-01. Страница 4
