Описание

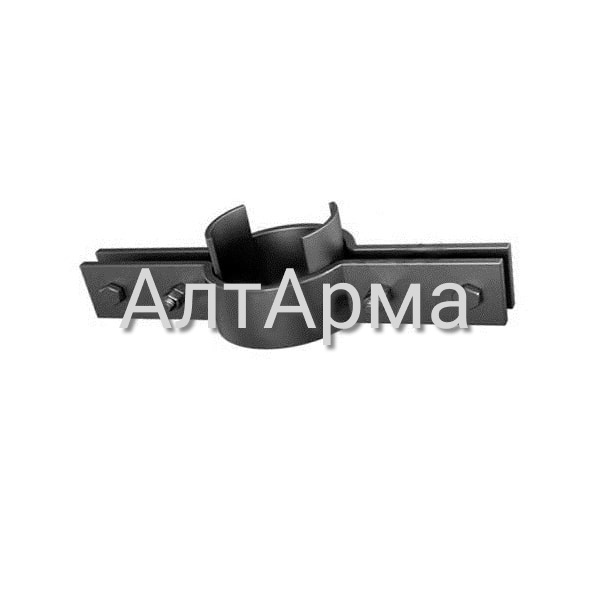

Основные размеры хомутового блока для подвесок трубопроводов из нержавеющей стали

Исполнение Дн Допускаемая нагрузка, кН (кгс) Расстояние между шпильками, мм Ширина, мм Длина, мм Масса, кг
1 01 ОСТ108.275.57-80 57 9,45 (964) 530,00 80,00 590,00 5,77
2 02 ОСТ108.275.57-80 76 9,45 (964) 550,00 80,00 610,00 6,25
3 03 ОСТ108.275.57-80 89 22,40 (2280) 590,00 100,00 630,00 12,76
4 04 ОСТ108.275.57-80 108 22,40 (2280) 630,00 100,00 690,00 13,02
5 05 ОСТ108.275.57-80 133 40,60 (4150) 680,00 160,00 740,00 24,96
6 06 ОСТ108.275.57-80 159 40,60 (4150) 700,00 160,00 760,00 32,10
7 07 ОСТ108.275.57-80 219 44,70 (4560) 920,00 160,00 1000,00 37,86
8 08 ОСТ108.275.57-80 245 57,50 (5860) 930,00 160,00 1010,00 52,66
9 09 ОСТ108.275.57-80 273 60,70 (6190) 940,00 160,00 1020,00 50,76
10 10 ОСТ108.275.57-80 325 93,50 (9530) 990,00 200,00 1070,00 70,30

Техническая документация

ООО «АлтАрма» изготавливает, блоки хомутовые для подвесок трубопроводов ТЭС и АЭС по ОСТ 108.275.57-80. ОСТ 108.275.57-80 распространяется на хомутовые блоки для подвесок вертикальных трубопроводов наружным диаметроми с 57 по 325 мм из коррозионио-стойких сталей аустенитного класса для АЭС.

Допустимые нагрузки на материал деталей, основные размеры и конструкция соответствуют приведенным в чертежах и таблицах ОСТа 108.275.57-80. Приварку упоров к трубе производить электродами типа Э-07Х200Н9 или Э-07Х19Н11М3Г2Ф по гост 94670-75 для трубопроводов из хромомолибденованадиевых сталей и электродами типа 10052-750.

Пример условного обозначения хомутового блока для подвески вертикального трубопровода наружным диаметром 108 мм из нержавеющей стали:

  • Блок хомутовый 04 ОСТ 108.275.57—80.

Блоки хомутовые для подвесок трубопроводов АЭС ОСТ ОСТ 108.275.57-80. Страница 1
Блоки хомутовые для подвесок трубопроводов АЭС ОСТ ОСТ 108.275.57-80. Страница 2
Блоки хомутовые для подвесок трубопроводов АЭС ОСТ ОСТ 108.275.57-80. Страница 3
Блоки хомутовые для подвесок трубопроводов АЭС ОСТ ОСТ 108.275.57-80. Страница 4
