Опоры скользящие и неподвижные с направляющим хомутом СТО 79814898 132-2009
на продукцию
этапах производства
регионы России и СНГ
Описание
Скользящие неподвижные опоры
| Обозначение типоразмера опоры для трубопроводов |
Ду | Толщина хомута d, в мм | Ширина А, мм | Высота, С мм | Масса, кг | ||
|---|---|---|---|---|---|---|---|
| У, сталь | К, сталь | Сталь, У | Сталь, К | ||||
| 001 | 002 | 57 | М 10,00 | 76,00 | 32,00 | 0,200 | 0,300 |
| 023 | 024 | 57 | М 10,00 | 76,00 | 32,00 | 0,230 | 0,340 |
| 003 | 004 | 76 | М 10,00 | 94,00 | 42,00 | 0,230 | 0,350 |
| 025 | 026 | 76 | М 10,00 | 94,00 | 42,00 | 0,260 | 0,410 |
| 005 | 006 | 89 | М 12,00 | 108,00 | 48,00 | 0,350 | 0,490 |
| 027 | 028 | 89 | М 12,00 | 108,00 | 48,00 | 0,380 | 0,550 |
| 007 | 008 | 108 | М 12,00 | 128,00 | 58,00 | 0,400 | 0,570 |
| 029 | 030 | 108 | М 12,00 | 128,00 | 58,00 | 0,460 | 0,670 |
| 009 | 010 | 133 | М 16,00 | 156,00 | 70,00 | 0,870 | 1,070 |
| 031 | 032 | 133 | М 16,00 | 156,00 | 70,00 | 0,920 | 1,170 |
| 011 | 012 | 159 | М 16,00 | 182,00 | 84,00 | 1,000 | 1,240 |
| 033 | 034 | 159 | М 16,00 | 182,00 | 84,00 | 1,070 | 1,380 |
| 013 | 014 | 219 | М 20,00 | 246,00 | 116,00 | 2,130 | 2,540 |
| 035 | 036 | 219 | М 20,00 | 246,00 | 116,00 | 2,270 | 2,820 |
| 015 | 016 | 273 | М 20,00 | 300,00 | 142,00 | 2,360 | 2,870 |
| 037 | 038 | 273 | М 20,00 | 300,00 | 142,00 | 2,500 | 3,150 |
| 017 | 018 | 325 | М 20,00 | 354,00 | 168,00 | 3,320 | 4,220 |
| 039 | 040 | 325 | М 20,00 | 354,00 | 168,00 | 3,790 | 5,160 |
| 019 | 020 | 377 | М20 | 406,00 | 194,00 | 3,660 | 4,660 |
| 041 | 042 | 377 | М20 | 406,00 | 194,00 | 4,130 | 5,600 |
| 021 | 022 | 426 | М24 | 460,00 | 221,00 | 6,000 | 7,060 |
| 043 | 044 | 426 | М24 | 460,00 | 221,00 | 7,000 | 9,660 |
Техническая документация
Завод АлтАрма производит опоры трубопроводов по стандарту СТО 79814898 132-2009. Стандарт СТО 79814898 132-2009 служит для производства опор скользящих и неподвижных с направляющим хомутом станционных трубопроводов атомных станций (АС) низкого давления с проходами от Ду 50 до Ду 400 и температурой рабочей среды не более 200 градусов Цельсия, отнесенные к группам В и С «Правил устройств и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» - ПНАЭ Г,7,008, утвержденных Российским Госатомнадзором.
Стандарт СТО 79814898 132-2009 также применяется для станционных трубопроводов АС, на которые распространяются «Правила устройств и безопасной эксплуатации трубопроводов горячей воды и пара для объектов использования атомной энергии» - НП,045, утвержденные Гос¬атомнадзором России, строительные нормы и правила и «Правила устройства и безопасной эксплуатации технологических трубопрово¬дов» - ПБ 03,585, утвержденные Госгортехнадзором России.
Стандарт СТО 79814898 132-2009 использует ссылки на ГОСТ 2.101,68 единой системы конструкторской документации, виды изделий ГОСТ 5264,80 сварка дуговая. Основные типы, сварные соединения, размеры и конструктив¬ные элементы по ГОСТ 14771,76 дуговая сварка в среде защитного газа газе, сварные соединения, основные типы, кон¬структивные размеры и элементы.
В стандарте СТО 79814898 132-2009 применены термины по ГОСТ 2,101 и следующие термины с со¬ответствующими определениями:
| Опора | Металлоконструкция, служащая для установки и закрепления трубопровода в проектное положение. |
| Трубопровод | Совокупность деталей и сборочных единиц из труб с относящимися к ним элементами, предназначенная для транспортировки рабочей среды от одного оборудования к другому. |

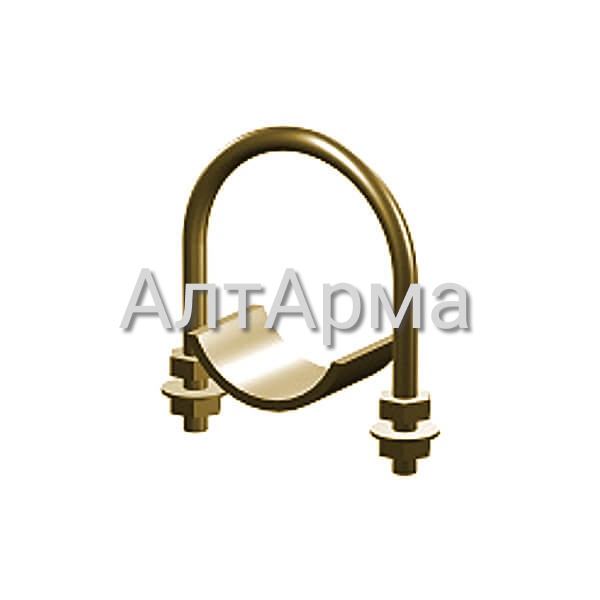

Опора трубопровода по стандарту СТО 79814898 132-2009 состоит из:
- хомута;
- подушки;
- прокладки;
- четырех гаек;
- двух шайб.
Стоимость опор трубопровода зависит от материала, из которого они изготовлены, это может быть углеродистая сталь, либо коррозионно-стойкая сталь.
Опоры трубопровода скользящие и неподвижные по стандарту СТО 79814898 132-2009 имеют следующие обозначения
- Опора скользящая с направляющим хомутом для трубопровода с условным проходом DN 200 из углеродистой стали Опора трубопровода 011 СТО 79814898 132-2009 то же, для трубопровода из коррозионно-стойкой стали, Опора трубопровода 012 СТО 79814898 132-2009.
- Опора неподвижная с хомутом для трубопровода с условным проходом DN 200 из угле¬родистой стали Опора трубопровода 037 СТО 79814898 132-2009 то же, для трубопровода из коррозионно-стойкой стали, Опора трубопровода 038 СТО 79814898 132-2009
