Описание

Обозначение Dн, мм Рис. Размеры, мм Масса, кг, не более
H H1 B B1
ТПР.08.71(1).00.000-00 114 1 100 157,0 90 205 6,32
ТПР.08.71(1).00.000-01 114 1 150 207,0 90 205 7,53
ТПР.08.71(1).00.000-02 127 1 100 163,5 100 220 7,67
ТПР.08.71(1).00.000-03 127 1 150 213,5 100 220 8,21
ТПР.08.71(1).00.000-04 114 2 100 157,0 90 205 8,82
ТПР.08.71(1).00.000-05 114 2 150 207,0 90 205 11,05
ТПР.08.71(1).00.000-06 127 2 100 163,5 100 220 11,40
ТПР.08.71(1).00.000-07 127 2 150 213,5 100 220 11,89

Техническая документация

Техническая характеристика

  1. Опора предназначена для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов с наружным диаметром  114мм, 127 мм, транспортирующих вещества с температурой от минус  60 до 450 градусов и номинальным давлением PN до 70МПа при температуре окружающей среды до минус 70 градусов.
  2. Осевое перемещение трубопровода, мм, не более ________________ см. табл.

Технические требования

  • *Размеры для справок
  • Покрытие: грунтовка АК-070 ГОСТ 25718-83 в один слой;  эмаль ХВ-16 ТУ 6-10-1301-83. VI.ХЛ в два слоя.
    Допускаются другие виды антикоррозионного покрытия согласно проекту.
  • Маркировать любым способом, обеспечивающим сохранность маркировки на весь срок эксплуатации, шрифтом не менее 5: товарный знак завода-изготовителя и обозначение по чертежу.

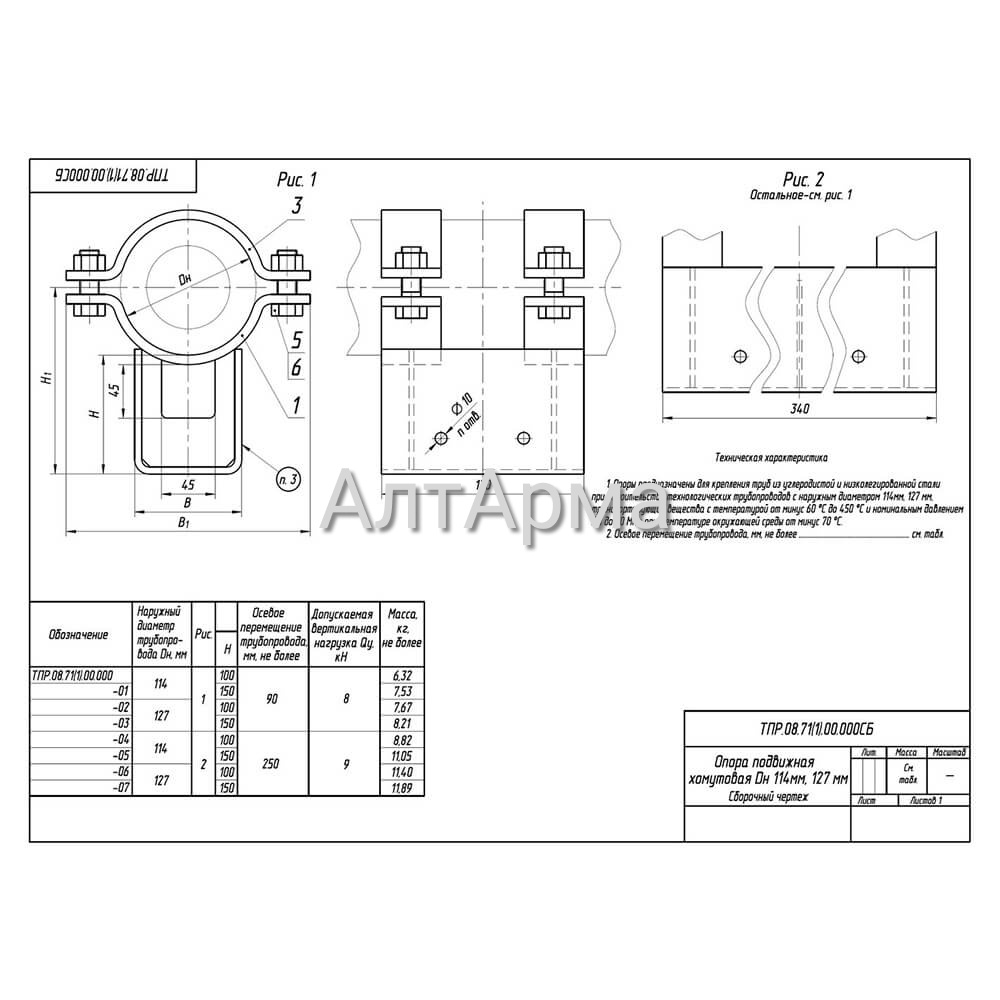

ТПР.08.71(1).00.000. Страница 01
ТПР.08.71(1).00.000. Страница 02
