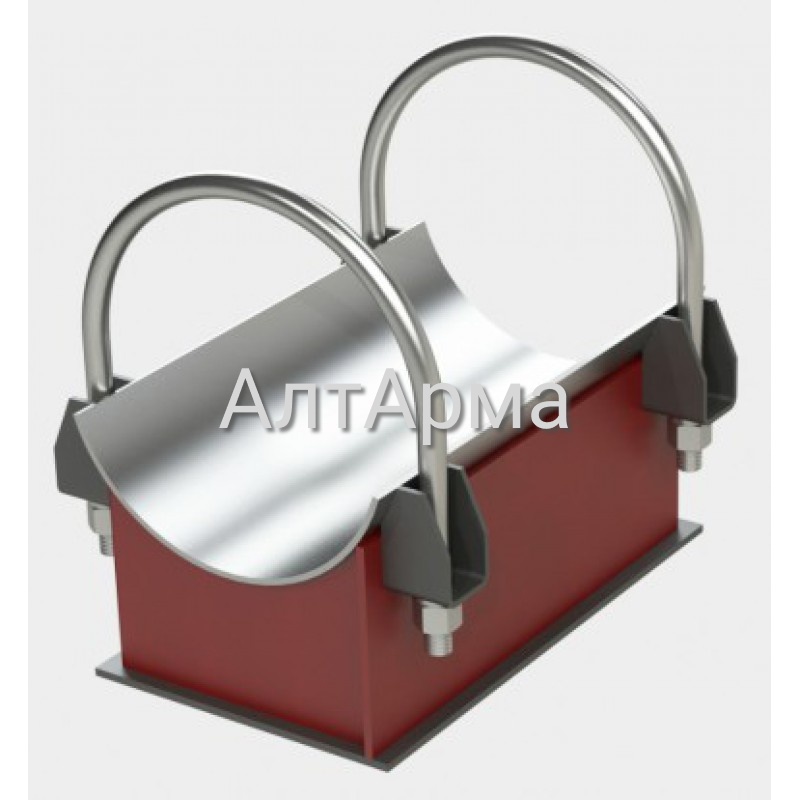

Главная — Продукция — Опоры трубопроводов — Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов — Опора хомутовая скользящая Л8-194.000
Фильтры

Описание

Обозначение опоры Dн Допускаемая вертикальная нагрузка, кН (кгс) H H1 B B1 L L1 c d S Масса, кг
Л8-194.000 219; 220 12,0 (1200) 100 210 200 290 150 50 80 M16-8g 6 9,50
Л8-194.000-01 219; 220 12,0 (1200) 100 210 200 290 150 50 80 M16-8g 6 10,50
Л8-194.000-02 219; 220 12,0 (1200) 150 250 200 290 150 50 80 M16-8g 6 10,50
Л8-194.000-03 219; 220 12,0 (1200) 150 250 200 290 150 50 80 M16-8g 6 11,50
Л8-194.000-04 273 19,0 (1900) 100 236 200 360 150 50 80 M16-8g 6 11,00
Л8-194.000-05 273 19,0 (1900) 100 236 200 360 150 50 80 M16-8g 6 12,00
Л8-194.000-06 273 19,0 (1900) 150 236 200 360 150 50 80 M16-8g 6 12,50
Л8-194.000-07 273 19,0 (1900) 150 236 200 360 150 50 80 M16-8g 6 13,50
Л8-194.000-08 325 25,0 (2500) 100 262 300 435 200 50 130 M20-8g 6 17,50
Л8-194.000-09 325 25,0 (2500) 100 262 300 435 200 50 130 M20-8g 6 20,00
Л8-194.000-10 325 25,0 (2500) 150 312 300 435 200 50 130 M20-8g 6 19,50
Л8-194.000-11 325 25,0 (2500) 150 312 300 435 200 50 130 M20-8g 6 22,00
Л8-194.000-12 377 30,0 (3000) 100 288 300 485 200 50 130 M20-8g 6 19,50
Л8-194.000-13 377 30,0 (3000) 100 288 300 485 200 50 130 M20-8g 6 22,00
Л8-194.000-14 377 30,0 (3000) 150 338 300 485 200 50 130 M20-8g 6 22,00
Л8-194.000-15 377 30,0 (3000) 150 338 300 485 200 50 130 M20-8g 6 24,00
Л8-194.000-16 426 36,0 (3600) 100 314 400 555 250 100 150 M24-8g 8 38,00
Л8-194.000-17 426 36,0 (3600) 100 314 400 555 250 100 150 M24-8g 8 41,00
Л8-194.000-18 426 36,0 (3600) 150 364 400 555 250 100 150 M24-8g 8 42,00
Л8-194.000-19 426 36,0 (3600) 150 364 400 555 250 100 150 M24-8g 8 45,00
Л8-194.000-20 478 36,0 (3600) 100 340 400 595 250 100 150 M24-8g 8 40,00
Л8-194.000-21 478 36,0 (3600) 100 340 400 595 250 100 150 M24-8g 8 43,50
Л8-194.000-22 478 36,0 (3600) 150 390 400 595 250 100 150 M24-8g 8 44,00
Л8-194.000-23 478 36,0 (3600) 150 390 400 595 250 100 150 M24-8g 8 47,00
Л8-194.000-24 530 47,0 (4700) 100 365 400 635 250 100 150 M24-8g 8 43,00
Л8-194.000-25 530 47,0 (4700) 100 365 400 635 250 100 150 M24-8g 8 46,00
Л8-194.000-26 530 47,0 (4700) 150 415 400 635 250 100 150 M24-8g 8 46,00
Л8-194.000-27 530 47,0 (4700) 150 415 400 635 250 100 150 M24-8g 8 49,00
Л8-194.000-28 630 60,0 (6000) 100 415 500 745 250 100 150 M30-8g 8 59,00
Л8-194.000-29 630 60,0 (6000) 100 415 500 745 250 100 150 M30-8g 8 63,00
Л8-194.000-30 630 60,0 (6000) 150 465 500 745 250 100 150 M30-8g 8 64,00
Л8-194.000-31 630 60,0 (6000) 150 465 500 745 250 100 150 M30-8g 8 68,00
Л8-194.000-32 720 75,0 (7500) 100 460 600 855 350 150 200 M30-8g 8 82,00
Л8-194.000-33 720 75,0 (7500) 100 460 600 855 350 150 200 M30-8g 8 88,00
Л8-194.000-34 720 75,0 (7500) 150 510 600 855 350 150 200 M30-8g 8 87,00
Л8-194.000-35 720 75,0 (7500) 150 510 600 855 350 150 200 M30-8g 8 94,00
Л8-194.000-36 820 95,0 (9500) 100 510 600 935 350 150 200 M30-8g 8 86,00
Л8-194.000-37 820 95,0 (9500) 100 510 600 935 350 150 200 M30-8g 8 94,00
Л8-194.000-38 820 95,0 (9500) 150 560 600 935 350 150 200 M30-8g 8 92,00
Л8-194.000-39 820 95,0 (9500) 150 560 600 935 350 150 200 M30-8g 8 100,00
Л8-194.000-40 920 115,0 (11500) 100 560 700 1070 350 150 200 M30-8g 8 113,00
Л8-194.000-41 920 115,0 (11500) 100 560 700 1070 350 150 200 M30-8g 8 122,00
Л8-194.000-42 920 115,0 (11500) 150 610 700 1070 350 150 200 M30-8g 8 120,00
Л8-194.000-43 920 115,0 (11500) 150 610 700 1070 350 150 200 M30-8g 8 130,00
Л8-194.000-44 1020 137,0 (13700) 100 610 700 1185 350 150 200 M30-8g 8 118,00
Л8-194.000-45 1020 137,0 (13700) 100 610 700 1185 350 150 200 M30-8g 8 128,00
Л8-194.000-46 1020 137,0 (13700) 150 660 700 1185 350 150 200 M30-8g 8 126,00
Л8-194.000-47 1020 137,0 (13700) 150 660 700 1185 350 150 200 M30-8g 8 136,00
Л8-194.000-48 1220 189,6 (18960) 100 710 800 1380 450 150 250 M36-8g 10 174,00
Л8-194.000-49 1220 189,6 (18960) 100 710 800 1380 450 150 250 M36-8g 10 190,00
Л8-194.000-50 1220 189,6 (18960) 150 760 800 1380 450 150 250 M36-8g 10 184,00
Л8-194.000-51 1220 189,6 (18960) 150 760 800 1380 450 150 250 M36-8g 10 200,00
Л8-194.000-52 1420 260,0 (26000) 100 810 800 1590 450 150 250 M36-8g 10 189,00
Л8-194.000-53 1420 260,0 (26000) 100 810 800 1590 450 150 250 M36-8g 10 208,00
Л8-194.000-54 1420 260,0 (26000) 150 860 800 1590 450 150 250 M36-8g 10 199,00
Л8-194.000-55 1420 260,0 (26000) 150 860 800 1590 450 150 250 M36-8g 10 218,00
Л8-194.000-56 1620 330,0 (33000) 100 910 900 1780 450 150 250 M42-8g 12 260,00
Л8-194.000-57 1620 330,0 (33000) 100 910 900 1780 450 150 250 M42-8g 12 286,00
Л8-194.000-58 1620 330,0 (33000) 150 960 900 1780 450 150 250 M42-8g 12 272,00
Л8-194.000-59 1620 330,0 (33000) 150 960 900 1780 450 150 250 M42-8g 12 292,00

Техническая документация

Хомут Л8-194.001

Обозначение хомута Dн R H H1 j0 A d d1 c Длина развертки* Масса, кг
Л8-194.001 219, 220 113 240 110 70 242 M16-8g 16 2 600 0,90
Л8-194.001-01 273 140 285 130 70 296 M16-8g 16 2 725 1,10
Л8-194.001-02 325 167 325 140 70 354 M20-8g 20 2,5 835 2,00
Л8-194.001-03 377 193 365 150 70 406 M20-8g 20 2,5 940 2,30
Л8-194.001-04 426 218 420 180 100 460 M24-8g 24 3 1080 3,70
Л8-194.001-05 478 243 465 200 100 510 M24-8g 24 3 1200 4,20
Л8-194.001-06 530 268 510 220 100 560 M24-8g 24 3 1320 4,50
Л8-194.001-07 630 319 590 240 100 668 M30-8g 30 3,5 1530 8,40
Л8-194.001-08 720 365 645 250 100 760 M30-8g 30 3,5 1690 9,10
Л8-194.001-09 820 415 725 280 100 860 M30-8g 30 3,5 1910 10,30
Л8-194.001-10 920 465 805 310 100 960 M30-8g 30 3,5 2130 11,20
Л8-194.001-11 1020 517 850 300 100 1064 M30-8g 30 3,5 2270 12,10
Л8-194.001-12 1220 517 990 340 100 1270 M36-8g 36 4 2670 21,40
Л8-194.001-13 1420 717 1105 350 100 1470 M36-8g 36 4 3010 24,00
Л8-194.001-14 1620 817 1240 380 100 1676 M42-8g 42 4,5 3390 36,70

Бугель Л8-194.100

Обозначение бугеля Dн Рис. R* A C a* d B* H* h* L j S* K K1 Масса, кг
Л8-194.100 219 2 110 242 80 24 19 290 82 50 150 35 6 6 8 3,20
Л8-194.100-01 219 2 110 242 80 24 19 290 82 50 150 35 6 6 8 3,20
Л8-194.100-02 273 2 138 296 80 32 19 360 105 55 150 35 6 6 8 4,00
Л8-194.100-03 273 2 138 296 80 32 19 360 105 55 150 35 6 6 8 4,00
Л8-194.100-04 325 2 165 354 130 40 23 435 126 60 200 35 6 6 8 6,10
Л8-194.100-05 325 2 165 354 130 40 23 435 126 60 200 35 6 6 8 6,10
Л8-194.100-06 377 2 190 405 130 40 23 485 152 70 200 35 6 6 8 7,40
Л8-194.100-07 377 2 190 405 130 40 23 485 152 70 200 35 6 6 8 7,40
Л8-194.100-08 426 2 215 460 150 48 27 555 170 70 250 50 8 8 10 13,40
Л8-194.100-09 426 2 215 460 150 48 27 555 170 70 250 50 8 8 10 13,40
Л8-194.100-10 478 2 242 510 150 42 27 595 180 85 250 50 8 8 10 13,90
Л8-194.100-11 478 2 242 510 150 42 27 595 180 85 250 50 8 8 10 13,90
Л8-194.100-12 530 2 266 560 150 38 27 635 205 105 250 50 8 8 10 15,90
Л8-194.100-13 530 2 266 560 150 38 27 635 205 105 250 50 8 8 10 15,90
Л8-194.100-14 630 2 316 668 150 38 34 745 260 120 250 50 8 8 10 18,40
Л8-194.100-15 630 2 316 668 150 38 34 745 260 120 250 50 8 8 10 18,40
Л8-194.100-16 720 2 362 760 200 48 34 855 295 120 350 75 8 8 10 27,40
Л8-194.100-17 720 2 362 760 200 48 34 855 295 120 350 75 8 8 10 27,40
Л8-194.100-18 820 2 412 860 200 38 34 935 340 150 350 75 8 8 10 31,80
Л8-194.100-19 820 2 412 860 200 38 34 935 340 150 350 75 8 8 10 31,80
Л8-194.100-20 920 1 464 980 200 45 34 1070 370 150 150 75 10 10 12 20,00
Л8-194.100-21 920 1 464 980 200 45 34 1070 370 150 150 75 10 10 12 20,00
Л8-194.100-22 920 2 464 960 200 55 34 1070 370 150 350 75 10 10 12 45,50
Л8-194.100-23 920 2 464 960 200 55 34 1070 370 150 350 75 10 10 12 45,50
Л8-194.100-24 1020 1 514 1090 200 48 34 1185 425 150 150 75 10 10 12 22,00
Л8-194.100-25 1020 1 514 1090 200 48 34 1185 425 150 150 75 10 10 12 22,00
Л8-194.100-26 1020 2 514 1064 200 60 34 1185 425 150 350 75 10 10 12 50,00
Л8-194.100-27 1020 2 514 1064 200 60 34 1185 425 150 350 75 10 10 12 50,00
Л8-194.100-28 1220 1 614 1290 250 45 40 1380 580 170 200 100 10 10 12 34,00
Л8-194.100-29 1220 1 614 1290 250 45 40 1380 580 170 200 100 10 10 12 34,00
Л8-194.100-30 1220 2 614 1270 250 55 40 1380 580 170 450 100 10 10 12 75,50
Л8-194.100-31 1220 2 614 1270 250 55 40 1380 580 170 450 100 10 10 12 75,50
Л8-194.100-32 1420 1 714 1490 250 50 40 1590 610 170 200 100 10 10 12 40,00
Л8-194.100-33 1420 1 714 1490 250 50 40 1590 610 170 200 100 10 10 12 40,00
Л8-194.100-34 1420 2 714 1470 250 60 40 1590 610 170 450 100 10 10 12 87,00
Л8-194.100-35 1420 2 714 1470 250 60 40 1590 610 170 450 100 10 10 12 87,00
Л8-194.100-36 1620 1 814 1700 250 40 46 1780 690 170 200 100 12 12 14 51,00
Л8-194.100-37 1620 1 814 1700 250 40 46 1780 690 170 200 100 12 12 14 51,00
Л8-194.100-38 1620 2 814 1678 250 52 46 1780 690 170 450 100 12 12 14 113,00
Л8-194.100-39 1620 2 814 1678 250 52 46 1780 690 170 450 100 12 12 14 113,00

Подушка Л8-194.101

Обозначение подушки Dн* R B L S* Длина развертки* Масса, кг
Л8-194.101 108 55 110 100 4 140 0,41
Л8-194.101-01 108 55 110 100 4 140 0,41
Л8-194.101-02 108 55 110 150 4 140 0,61
Л8-194.101-03 108 55 110 150 4 140 0,61
Л8-194.101-04 133 67 130 100 4 160 0,49
Л8-194.101-05 133 67 130 100 4 160 0,49
Л8-194.101-06 133 67 130 150 4 160 0,74
Л8-194.101-07 133 67 130 150 4 160 0,74
Л8-194.101-08 159 80 160 100 4 200 0,62
Л8-194.101-09 159 80 160 100 4 200 0,62
Л8-194.101-10 159 80 160 150 4 200 0,93
Л8-194.101-11 159 80 160 150 4 200 0,93
Л8-194.101-12 219 110 222 100 6 290 2,30
Л8-194.101-13 219 110 222 100 6 290 2,30
Л8-194.101-14 219 110 222 150 6 290 3,08
Л8-194.101-15 219 110 222 150 6 290 3,08
Л8-194.101-16 273 138 275 100 6 360 2,90
Л8-194.101-17 273 138 275 100 6 360 2,90
Л8-194.101-18 273 138 275 150 6 360 3,82
Л8-194.101-19 273 138 275 150 6 360 3,82
Л8-194.101-20 325 165 330 100 6 440 4,50
Л8-194.101-21 325 165 330 100 6 440 4,50
Л8-194.101-22 325 165 330 150 6 440 6,81
Л8-194.101-23 325 165 330 150 6 440 6,81
Л8-194.101-24 377 190 382 100 6 520 5,30
Л8-194.101-25 377 190 382 100 6 520 5,30
Л8-194.101-26 377 190 382 150 6 520 7,87
Л8-194.101-27 377 190 382 150 6 520 7,87
Л8-194.101-28 426 215 432 100 8 580 9,00
Л8-194.101-29 426 215 432 100 8 580 9,00
Л8-194.101-30 426 215 432 150 8 580 15,00
Л8-194.101-31 426 215 432 150 8 580 15,00
Л8-194.101-32 478 242 480 100 8 635 10,00
Л8-194.101-33 478 242 480 100 8 635 10,00
Л8-194.101-34 478 242 480 150 8 635 16,00
Л8-194.101-35 478 242 480 150 8 635 16,00
Л8-194.101-36 530 266 530 250 8 710 11,00
Л8-194.101-37 530 266 530 250 8 710 11,00
Л8-194.101-38 530 266 530 500 8 710 22,00
Л8-194.101-39 530 266 530 500 8 710 22,00
Л8-194.101-40 630 316 635 250 8 875 14,00
Л8-194.101-41 630 316 635 250 8 875 14,00
Л8-194.101-42 630 316 635 500 8 875 28,00
Л8-194.101-43 630 316 635 500 8 875 28,00
Л8-194.101-44 720 362 725 350 8 1000 22,00
Л8-194.101-45 720 362 725 350 8 1000 22,00
Л8-194.101-46 720 362 725 600 8 1000 38,00
Л8-194.101-47 720 362 725 600 8 1000 38,00
Л8-194.101-48 820 412 825 350 8 1150 25,00
Л8-194.101-49 820 412 825 350 8 1150 25,00
Л8-194.101-50 820 412 825 600 8 1150 43,00
Л8-194.101-51 820 412 825 600 8 1150 43,00
Л8-194.101-52 920 464 925 350 10 1265 35,00
Л8-194.101-53 920 464 925 350 10 1265 35,00
Л8-194.101-54 920 464 925 700 10 1265 70,00
Л8-194.101-55 920 464 925 700 10 1265 70,00
Л8-194.101-56 1020 514 1030 350 10 1440 39,50
Л8-194.101-57 1020 514 1030 350 10 1440 39,50
Л8-194.101-58 1020 514 1030 700 10 1440 79,00
Л8-194.101-59 1020 514 1030 700 10 1440 79,00
Л8-194.101-60 1220 614 1230 450 10 1735 61,00
Л8-194.101-61 1220 614 1230 450 10 1735 61,00
Л8-194.101-62 1220 614 1230 800 10 1735 109,00
Л8-194.101-63 1220 614 1230 800 10 1735 109,00
Л8-194.101-64 1420 714 1430 450 10 2030 72,00
Л8-194.101-65 1420 714 1430 450 10 2030 72,00
Л8-194.101-66 1420 714 1430 900 10 2030 144,00
Л8-194.101-67 1420 714 1430 900 10 2030 144,00
Л8-194.101-68 1620 814 1630 450 12 2310 98,00
Л8-194.101-69 1620 814 1630 450 12 2310 98,00
Л8-194.101-70 1620 814 1630 900 12 2310 196,00
Л8-194.101-71 1620 814 1630 900 12 2310 196,00
Л8-194.101-72 920 464 925 150 10 1265 15,00
Л8-194.101-73 920 464 925 150 10 1265 15,00
Л8-194.101-74 1020 514 1030 150 10 1440 17,00
Л8-194.101-75 1020 514 1030 150 10 1440 17,00
Л8-194.101-76 1220 614 1230 200 10 1735 27,00
Л8-194.101-77 1220 614 1230 200 10 1735 27,00
Л8-194.101-78 1420 714 1430 200 10 2030 32,00
Л8-194.101-79 1420 714 1430 200 10 2030 32,00
Л8-194.101-80 1620 814 1630 200 12 2310 44,00
Л8-194.101-81 1620 814 1630 200 12 2310 44,00

Скоба Л8-194.102

Обозначение скобы Dн* R b h j S* r L* j1 j2 b1 b2 Масса, кг
Л8-194.102 57 32 30 20 24 4 5 58 11,5 10 12 5 0,04
Л8-194.102-01 57 32 30 20 24 4 5 58 11,5 10 12 5 0,04
Л8-194.102-02 76 42 30 20 24 4 5 58 14 10 12 5 0,04
Л8-194.102-03 76 42 30 20 24 4 5 58 14 10 12 5 0,04
Л8-194.102-04 89 48 40 25 28 4 5 72 14 15 12 5 0,07
Л8-194.102-05 89 48 40 25 28 4 5 72 14 15 12 5 0,07
Л8-194.102-06 108 59 30 25 28 4 5 72 14 15 9 5 0,05
Л8-194.102-07 108 59 30 25 28 4 5 72 14 15 9 5 0,05
Л8-194.102-08 133 71 50 30 28 4 5 82 26 20 20 5 0,09
Л8-194.102-09 133 71 50 30 28 4 5 82 26 20 20 5 0,09
Л8-194.102-10 159 84 50 40 28 4 5 102 34 20 20 5 0,12
Л8-194.102-11 159 84 50 40 28 4 5 102 34 20 20 5 0,12
Л8-194.102-12 219 116 60 50 28 6 7 126 45 30 26 10 0,21
Л8-194.102-13 219 116 60 50 28 6 7 126 45 30 26 10 0,21
Л8-194.102-14 273 144 65 55 28 6 7 136 50 40 26 10 0,29
Л8-194.102-15 273 144 65 55 28 6 7 136 50 40 26 10 0,29
Л8-194.102-16 325 171 80 60 35 6 7 146 55 40 26 10 0,39
Л8-194.102-17 325 171 80 60 35 6 7 146 55 40 26 10 0,39
Л8-194.102-18 377 196 75 70 35 6 7 166 65 50 26 10 0,53
Л8-194.102-19 377 196 75 70 35 6 7 166 65 50 26 10 0,53
Л8-194.102-20 426 223 85 70 50 8 10 180 60 50 26 15 1,07
Л8-194.102-21 426 223 85 70 50 8 10 180 60 50 26 15 1,07
Л8-194.102-22 478 250 95 85 50 8 10 210 75 70 35 15 1,07
Л8-194.102-23 478 250 95 85 50 8 10 210 75 70 35 15 1,07
Л8-194.102-24 530 274 95 105 50 8 10 250 95 70 45 15 1,07
Л8-194.102-25 530 274 95 105 50 8 10 250 95 70 45 15 1,07
Л8-194.102-26 630 324 100 120 60 8 10 290 110 90 45 15 1,40
Л8-194.102-27 630 324 100 120 60 8 10 290 110 90 45 15 1,40
Л8-194.102-28 720 370 105 120 60 8 10 290 110 90 40 15 1,40
Л8-194.102-29 720 370 105 120 60 8 10 290 110 90 40 15 1,40
Л8-194.102-30 820 420 110 150 60 8 10 350 140 110 55 15 1,66
Л8-194.102-31 820 420 110 150 60 8 10 350 140 110 55 15 1,66
Л8-194.102-32 920 474 125 150 65 10 15 346 140 110 55 15 1,83
Л8-194.102-33 920 474 125 150 65 10 15 346 140 110 55 15 1,83
Л8-194.102-34 1020 524 125 150 65 10 15 346 140 110 50 15 1,83
Л8-194.102-35 1020 524 125 150 65 10 15 346 140 110 50 15 1,83
Л8-194.102-36 1220 624 125 170 80 12 18 400 160 130 50 15 2,54
Л8-194.102-37 1220 624 125 170 80 12 18 400 160 130 50 15 2,54
Л8-194.102-38 1420 724 125 170 80 12 18 400 160 130 45 15 2,54
Л8-194.102-39 1420 724 125 170 80 12 18 400 160 130 45 15 2,54
Л8-194.102-40 1620 826 120 170 80 12 18 400 160 130 45 15 2,50
Л8-194.102-41 1620 826 120 170 80 12 18 400 160 130 45 15 2,50

Корпус Л8-194.200

Обозначение корпуса Dн* H* H1* A B* B1* L* c b j a0 a a1 S* d j1* K K1 K2 e Масса, кг
Л8-194.200 219, 220 100 175 242 200 290 150 80 150 124 35 19 7 6 19 24 6 8 8 0,8 7,40
Л8-194.200-01 219, 220 100 175 242 200 290 150 80 150
Узнать о поступлении
Оставьте свои контактные данные.
Наш менеджер вам перезвонит при поступлении заказа

Нажимая «Узнать о поступлении», вы даете согласие на обработку персональных данных в соответствии с политикой конфиденциальности и принимаете условия пользовательского соглашения.

Таблица размеров

Назад
Выбор города
Выберите город
