Фильтры

Описание

Обозначение опоры Допускаемая вертикальная нагрузка, кгс) Допускаемое осевое усилие Px при поперечном усилии Pz, кН (кгс) R H H1 h B S K* K1* Масса, кг
Pz =" Px Pz = "0,5Px
Л8-200.000 57 100 200 250 75 57 128 178 100 70 4 4 4 0,80
Л8-200.000-01 76 150 200 250 105 57 138 183 100 70 4 4 4 0,90
Л8-200.000-02 89 200 200 250 120 57 144 188 100 70 4 4 4 1,00
Л8-200.000-03 108 300 300 400 150 76 154 188 100 100 4 4 4 1,40
Л8-200.000-04 133 400 400 480 190 89 167 246 100 100 4 4 4 1,70
Л8-200.000-05 159 500 700 950 225 133 1180 315 100 140 4 4 4 3,40
Л8-200.000-06 219 1100 1150 1500 300 159 210 345 100 170 6 6 5 6,00
Л8-200.000-07 219 1100 950 1200 300 159 260 395 150 170 6 6 5 7,00
Л8-200.000-08 273 1900 1000 1350 375 159 236 365 100 170 6 6 5 6,20
Л8-200.000-09 273 1900 850 1100 375 159 286 415 150 170 6 6 5 7,20
Л8-200.000-10 325 2500 2400 3100 450 219 262 447 100 250 6 6 6 14,90
Л8-200.000-11 325 2500 2000 2600 450 219 312 497 150 250 6 6 6 16,70
Л8-200.000-12 377 3000 3200 4200 525 273 288 530 100 300 6 8 6 20,60
Л8-200.000-13 377 3000 2800 3600 525 273 338 580 150 300 6 8 6 22,90
Л8-200.000-14 426 3600 4000 5500 600 325 313 605 100 350 8 8 6 32,70
Л8-200.000-15 426 3600 3400 4800 600 325 363 655 150 350 8 8 6 36,40
Л8-200.000-16 530 4500 7800 10300 500 377 365 512 100 400 8 8 9 39,00
Л8-200.000-17 530 4500 6800 9100 500 377 415 562 150 400 8 8 9 43,60

Техническая документация

Стойка Л8-200.001

Обозначение стойки dн* H S* Масса, кг
Л8-200.001 57 57 174 3,0 0,60
Л8-200.001-01 76 57 179 3,0 0,70
Л8-200.001-02 89 57 184 3,0 0,70
Л8-200.001-03 108 76 184 3,0 1,10
Л8-200.001-04 133 89 242 3,5 1,40
Л8-200.001-05 159 133 310 4,0 2,80
Л8-200.001-06 219 159 339 5,0 4,60
Л8-200.001-07 219 159 389 5,0 5,60
Л8-200.001-08 273 159 359 5,0 4,80
Л8-200.001-09 273 159 409 5,0 5,80
Л8-200.001-10 325 219 441 7,0 12,00
Л8-200.001-11 325 219 491 7,0 13,80
Л8-200.001-12 377 273 524 8,0 16,40
Л8-200.001-13 377 273 574 8,0 18,70
Л8-200.001-14 426 325 597 8,0 25,00
Л8-200.001-15 426 325 647 8,0 28,00
Л8-200.001-16 530 377 504 9,0 29,00
Л8-200.001-17 530 377 554 9,0 33,60

Основание Л8-200.002

Обозначение основания B S* Масса, кг
Л8-200.002 70 4 0,15
Л8-200.002-01 140 4 0,62
Л8-200.002-02 170 6 1,36
Л8-200.002-03 250 6 2,94
Л8-200.002-04 350 8 7,70

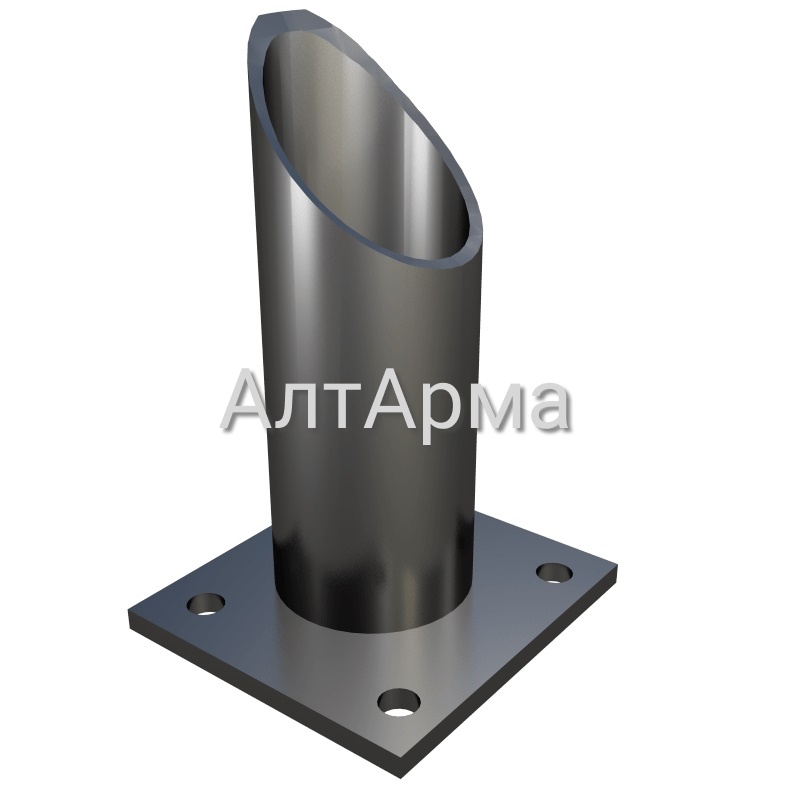

Опора трубчатая крутоизогнутых отводов Л8-200.000. Страница 1
Опора трубчатая крутоизогнутых отводов Л8-200.000. Страница 2
Опора трубчатая крутоизогнутых отводов Л8-200.000. Страница 3
