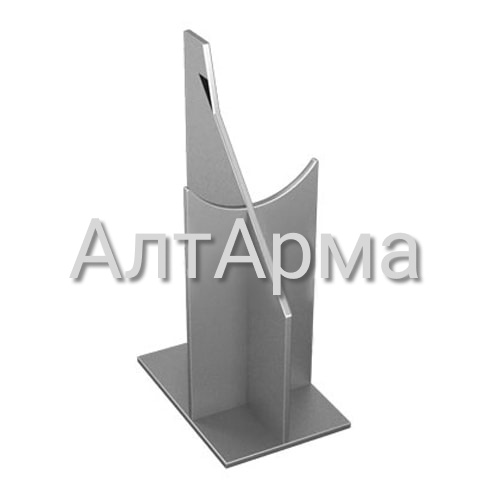

Главная — Продукция — Опоры трубопроводов — Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов — Опора сварных отводов Л8-198.000
Фильтры

Описание

Обозначение опоры Dн Рис. Допускаемая вертикальная нагрузка, кН (кгс) Допускаемое осевое усилие Px при поперечном усилии Pz, кН (кгс) R H H1 L B j S K* Масса, кг
Pz =" Px Pz = "0,5Px
Л8-198.000 108 1 3,0 (300) 2,5 (250) 4,7 (470) 305 100 311 120 80 38 6 4 3,20
Л8-198.000-01 133 1 4,0 (400) 3,7 (370) 4,8 (480) 320 100 321 130 100 42 6 4 3,60
Л8-198.000-02 159 1 5,0 (500) 4,4 (440) 6,7 (670) 330 100 336 140 110 42 6 4 3,90
Л8-198.000-03 219 1 10,0 (1000) 8,0 (800) 8,3 (830) 360 100 373 160 170 54 8 6 6,40
Л8-198.000-04 273 1 15,0 (1500) 11,6 (1160) 13,0 (1300) 410 100 413 180 170 56 8 6 8,70
Л8-198.000-05 325 1 20,0 (2000) 20,0 (2000) 21,0 (2100) 490 100 477 210 210 52 12 10 16,00
Л8-198.000-06 377 1 25,0 (2500) 20,0 (2000) 24,0 (2400) 570 100 532 230 210 58 12 10 19,00
Л8-198.000-07 426 1 30,0 (3000) 27,0 (2700) 30,0 (3000) 640 100 596 270 250 72 16 12 27,00
Л8-198.000-08 530 1 40,0 (4000) 35,0 (3500) 38,0 (3800) 800 100 711 330 310 80 16 12 39,00
Л8-198.000-09 530 2 40,0 (4000) 40,0 (4000) 68,0 (6800) 530 100 516 300 300 70 16 14 36,00
Л8-198.000-10 630 3 50,0 (5000) 55,0 (5500) 93,0 (9300) 950 100 1016 550 360 105 16 14 112,00
Л8-198.000-11 630 2 50,0 (5000) 62,0 (6200) 90,0 (9000) 630 100 616 350 360 65 16 14 56,00
Л8-198.000-12 720 3 62 ,0 (6200) 83,0 (8300) 140,0 (14000) 1080 100 1116 620 400 125 16 14 146,00
Л8-198.000-13 720 2 62,0 (6200) 95,0 (9500) 136,0 (13600) 720 100 666 400 400 60 16 14 77,00
Л8-198.000-14 820 3 80,0 (8000) 95,0 (9500) 160,0 (16000) 1230 100 1266 700 450 140 16 14 187,00
Л8-198.000-15 820 2 80,0 (8000) 109,0 (10900) 157,0 (15700) 820 100 766 460 450 80 16 14 99,00
Л8-198.000-16 1020 3 124,0 (12400) 119,0 (11900) 203,0 (20300) 1530 100 1516 850 550 175 16 14 268,00
Л8-198.000-17 1020 2 124,0 (12400) 133,0 (13300) 191,0 (19100) 1020 100 916 558 550 75 16 14 146,00
Л8-198.000-18 1220 3 167,0 (16700) 142,0 (14200) 243,0 (24300) 1830 100 1765 1008 650 205 16 14 381,00
Л8-198.000-19 1220 2 167,0 (16700) 170,0 (17000) 254,0 (25400) 1220 100 1116 670 650 100 16 14 216,00
Л8-198.000-20 1420 3 210,0 (21000) 173,0 (17300) 294,0 (29400) 2130 100 2016 1150 760 235 16 14 566,00
Л8-198.000-21 1420 2 210,0 (21000) 204,0 (20400) 304,0 (30400) 1420 100 1266 760 760 130 16 14 273,00

Техническая документация

Косынка Л8-198.001

Обозначение косынки Для отводов Рис. H h h1 h2 L j j1 j2 C S*=r Масса, кг
Dн* R
Л8-198.001 108 305 1 303 159 92 - 120 92 22 - - 8 2,00
Л8-198.001-01 133 320 1 315 163 99 - 130 99 22 - - 8 2,00
Л8-198.001-02 159 330 1 330 167 106 - 140 106 24 - - 8 2,00
Л8-198.001-03 219 360 1 365 174 123 - 160 123 28 - - 10 3,00
Л8-198.001-04 273 410 1 405 175 145 - 180 145 32 - - 10 4,00
Л8-198.001-05 325 490 1 465 210 161 - 210 161 40 - - 12 6,00
Л8-198.001-06 377 570 1 520 239 176 - 230 176 44 - - 12 8,00
Л8-198.001-07 426 640 1 580 241 218 - 270 244 52 - - 12 10,00
Л8-198.001-08 530 800 1 695 283 363 - 330 263 62 - - 12 14,00
Л8-198.001-09 530 530 2 500 176 30 225 340 73 225 29 73 12 9,00
Л8-198.001-10 630 950 2 1000 237 41 356 620 98 356 152 98 12 47,00
Л8-198.001-11 630 630 2 600 196 34 267 410 81 267 43 81 12 17,00
Л8-198.001-12 720 1080 2 1100 259 44 404 690 107 404 163 107 16 48,00
Л8-198.001-13 720 720 2 650 213 36 303 450 88 305 40 88 16 21,00
Л8-198.001-14 820 1230 2 1250 186 49 461 785 118 461 188 118 16 62,00
Л8-198.001-15 820 820 2 750 232 40 348 520 96 348 54 96 16 28,00
Л8-198.001-16 1020 1530 2 1500 337 58 574 950 140 574 220 140 16 89,00
Л8-198.001-17 1020 1020 2 902 271 46 430 620 112 430 63 112 16 39,00
Л8-198.001-18 1220 1830 2 1750 389 67 687 1120 161 687 251 161 16 124,00
Л8-198.001-19 1220 1220 2 1100 310 53 518 760 129 518 91 129 16 66,00
Л8-198.001-20 1420 2130 2 2000 443 76 800 1290 184 800 282 183 16 222,00
Л8-198.001-21 1420 1420 2 1250 350 60 602 870 145 602 99 145 16 75,00

Ребро Л8-198.002

Обозначение ребра Для отводов a a1 a2 a3 a4 a5 a6 h h1 h2 h3 h4 h5 h6 S* C Масса, кг
Dн* R
Л8-198.002 108 305 36 8 13 17 20 23 25 220 2 4 6 8 10 12 6 6 0,40
Л8-198.002-01 133 320 46 13 19 24 29 32 35 232 3 6 9 12 15 18 6 6 0,50
Л8-198.002-02 159 330 51 15 22 28 33 37 40 242 3 6 9 12 15 18 6 6 0,60
Л8-198.002-03 219 360 65 20 30 37 43 40 54 260 4 8 12 16 20 24 8 8 1,00
Л8-198.002-04 273 410 80 26 38 48 56 62 68 295 5 10 15 20 25 30 8 8 1,40
Л8-198.002-05 325 490 99 31 46 57 66 74 81 344 6 12 18 24 30 36 12 12 3,00
Л8-198.002-06 377 570 99 34 50 62 72 81 89 382 6 12 18 24 30 36 12 12 3,40
Л8-198.002-07 426 640 117 40 58 72 84 94 101 412 7 14 21 28 35 42 12 12 4,50
Л8-198.002-08 530 800 142 50 73 90 104 115 127 496 15 31 46 62 77 95 12 12 6,00
Л8-198.002-09 530 530 142 50 73 90 104 115 127 400 8 17 25 34 42 50 12 12 5,00
Л8-198.002-10 630 950 172 61 88 108 124 139 152 1000 18 37 55 74 92 100 12 12 15,40
Л8-198.002-11 630 630 172 61 88 108 124 139 152 480 10 20 30 40 50 60 12 12 7,30
Л8-198.002-12 720 1080 190 68 99 122 141 157 172 1140 21 42 63 84 105 126 16 16 25,80
Л8-198.002-13 720 720 190 68 99 122 141 157 172 540 11 23 34 46 57 68 16 16 12,00
Л8-198.002-14 820 1250 215 79 114 140 162 180 197 1280 24 48 72 96 120 144 16 16 33,00
Л8-198.002-15 820 820 215 79 114 140 162 180 197 600 13 26 39 52 65 78 16 16 15,00
Л8-198.002-16 1020 1530 265 100 144 175 203 226 247 1570 30 60 90 120 149 179 16 16 50,00
Л8-198.002-17 1020 1020 265 100 144 175 203 226 247 750 16 32 48 64 80 97 16 16 23,00
Л8-198.002-18 1220 1830 315 122 175 212 245 272 297 1850 35 71 105 142 177 214 16 16 69,00
Л8-198.002-19 1220 1220 315 122 175 212 245 272 297 880 19 38 58 77 97 116 16 16 32,60
Л8-198.002-20 1420 2130 320 143 203 248 286 318 347 2140 41 83 124 166 207 249 16 16 94,00
Л8-198.002-21 1420 1420 320 143 203 248 286 318 347 1000 22 45 67 90 112 135 16 16 43,00

Седло Л8-198.003

Обозначение седла Для отводов B H h R1 S* Масса, кг
Dн* R
Л8-198.003 530 530 318 285 182 266 12 6,00
Л8-198.003-01 630 950 360 300 246 316 12 9,00
Л8-198.003-02 630 630 360 265 204 316 12 8,00
Л8-198.003-03 720 1080 400 325 272 362 16 15,00
Л8-198.003-04 720 720 400 275 222 362 16 12,00
Л8-198.003-05 820 1230 450 360 300 412 16 19,00
Л8-198.003-06 820 820 450 300 242 412 16 15,00
Л8-198.003-07 1020 1530 550 430 355 514 16 20,00
Л8-198.003-08 1020 1020 550 360 285 514 16 23,00
Л8-198.003-09 1220 1830 650 500 412 614 16 37,00
Л8-198.003-10 1220 1220 650 420 335 614 16 30,00
Л8-198.003-11 1420 2130 760 590 470 714 16 50,00
Л8-198.003-12 1420 1420 760 470 370 714 16 40,00

Основание Л8-198.004

Обозначение основания L B S* Масса, кг
Л8-198.004 120 80 6 0,40
Л8-198.004-01 130 100 6 0,60
Л8-198.004-02 140 110 6 0,70
Л8-198.004-03 160 140 8 1,40
Л8-198.004-04 180 170 8 1,90
Л8-198.004-05 210 210 12 4,10
Л8-198.004-06 230 210 12 4,50
Л8-198.004-07 270 250 12 8,50
Л8-198.004-08 330 310 16 12,80
Л8-198.004-09 300 300 16 11,00
Л8-198.004-10 550 360 16 24,80
Л8-198.004-11 360 360 16 16,00
Л8-198.004-12 620 400 16 31,00
Л8-198.004-13 400 400 16 20,00
Л8-198.004-14 700 450 16 39,50
Л8-198.004-15 460 450 16 26,00
Л8-198.004-16 850 550 16 59,00
Л8-198.004-17 550 550 16 38,00
Л8-198.004-18 1000 650 16 82,00
Л8-198.004-19 670 650 16 55,00
Л8-198.004-20 1150 760 16 110,00
Л8-198.004-21 760 760 16 72,00
Л8-198.004-22 200 200 10 31,00
Л8-198.004-23 250 250 10 49,00
Л8-198.004-24 300 300 10 70,00
Л8-198.004-25 300 400 10 94,00
