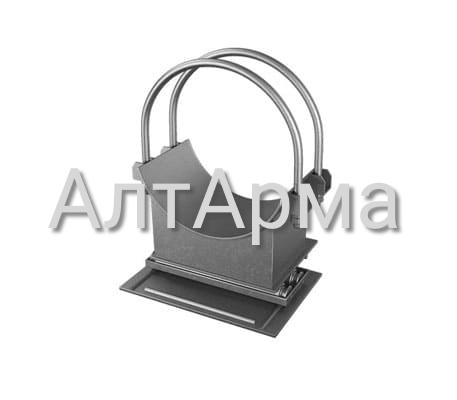

Главная — Продукция — Опоры трубопроводов — Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов — Опора катковая Л8-196.000
Фильтры

Описание

Обозначение опоры Рис. Dн Допускаемая вертикальная нагрузка, кгс H* B B1 L A C* Масса, кг
Л8-196.000 1 426 3870 365 460 400 250 150 50 51,00
Л8-196.000-01 1 426 3870 365 460 400 250 150 50 51,00
Л8-196.000-02 2 426 3870 365 460 400 250 150 50 66,00
Л8-196.000-03 2 426 3870 365 460 400 250 150 50 69,00
Л8-196.000-04 1 478 4000 390 460 400 250 150 50 51,00
Л8-196.000-05 1 478 4000 390 460 400 250 150 50 51,00
Л8-196.000-06 2 478 4000 390 460 400 250 150 50 68,00
Л8-196.000-07 2 478 4000 390 460 400 250 150 50 71,00
Л8-196.000-08 1 530 5000 415 460 400 250 150 50 52,00
Л8-196.000-09 1 530 5000 415 460 400 250 150 50 52,00
Л8-196.000-10 2 530 5000 415 460 400 250 150 50 71,00
Л8-196.000-11 2 530 5000 415 460 400 250 150 50 74,00
Л8-196.000-12 1 630 6700 465 560 500 250 150 50 63,00
Л8-196.000-13 1 630 6700 465 560 500 250 150 50 63,00
Л8-196.000-14 2 630 6700 465 560 500 250 150 50 92,00
Л8-196.000-15 2 630 6700 465 560 500 250 150 50 97,00
Л8-196.000-16 1 720 8400 510 660 600 350 200 100 66,00
Л8-196.000-17 1 720 8400 510 660 600 350 200 100 88,00
Л8-196.000-18 2 720 8400 510 660 600 350 200 100 126,00
Л8-196.000-19 2 720 8400 510 660 600 350 200 100 135,00
Л8-196.000-20 1 820 10600 560 660 600 350 200 100 87,00
Л8-196.000-21 1 820 10600 560 660 600 350 200 100 87,00
Л8-196.000-22 2 820 10600 560 660 600 350 200 100 124,00
Л8-196.000-23 2 820 10600 560 660 600 350 200 100 135,00
Л8-196.000-24 1 920 13000 660 760 700 350 200 100 112,00
Л8-196.000-25 1 920 13000 660 760 700 350 200 100 112,00
Л8-196.000-26 2 920 13000 660 760 700 350 200 100 160,00
Л8-196.000-27 2 920 13000 660 760 700 350 200 100 169,00
Л8-196.000-28 1 1020 16000 760 760 700 350 200 100 110,00
Л8-196.000-29 1 1020 16000 760 760 700 350 200 100 110,00
Л8-196.000-30 2 1020 16000 760 760 700 350 200 100 166,00
Л8-196.000-31 2 1020 16000 760 760 700 350 200 100 176,00
Л8-196.000-32 1 1220 24000 860 860 800 450 250 150 146,00
Л8-196.000-33 1 1220 24000 860 860 800 450 250 150 146,00
Л8-196.000-34 2 1220 24000 860 860 800 450 250 150 230,00
Л8-196.000-35 2 1220 24000 860 860 800 450 250 150 245,00
Л8-196.000-36 1 1420 24000 860 860 800 450 250 150 144,00
Л8-196.000-37 1 1420 24000 860 860 800 450 250 150 144,00
Л8-196.000-38 2 1420 24000 860 860 800 450 250 150 249,00
Л8-196.000-39 2 1420 24000 860 860 800 450 250 150 265,00
Л8-196.000-40 1 1620 27000 960 960 900 450 250 150 174,00
Л8-196.000-41 1 1620 27000 960 960 900 450 250 150 174,00
Л8-196.000-42 2 1620 27000 960 960 900 450 250 150 322,00
Л8-196.000-43 2 1620 27000 960 960 900 450 250 150 347,00

Техническая документация

Корпус Л8-196.100

Обозначение корпуса Рис. Dн R B B1 L A c j* J1 b b1* b2* a1* S K* K1* Кол. Деталей поз.5 Масса, кг
Л8-196.100 1 426 215 400 - 250 - - 214 212 360 175 - 10 8 8 10 1 25,00
Л8-196.100-01 1 426 215 400 - 250 - - 214 212 360 175 - 10 8 8 10 1 25,00
Л8-196.100-02 2 426 215 400 565 250 460 150 214 212 360 175 - 10 8 8 10 1 30,00
Л8-196.100-03 2 426 215 400 565 250 460 150 214 212 360 175 - 10 8 8 10 1 30,00
Л8-196.100-04 1 478 242 400 - 250 - - 214 212 360 175 - 10 8 8 10 1 25,00
Л8-196.100-05 1 478 242 400 - 250 - - 214 212 360 175 - 10 8 8 10 1 25,00
Л8-196.100-06 2 478 242 400 595 250 570 150 214 212 360 175 - 10 8 8 10 1 31,00
Л8-196.100-07 2 478 242 400 595 250 570 150 214 212 360 175 - 10 8 8 10 1 31,00
Л8-196.100-08 1 530 266 400 - 250 - - 214 212 360 175 - 10 8 8 10 1 25,00
Л8-196.100-09 1 530 266 400 - 250 - - 214 212 360 175 - 10 8 8 10 1 25,00
Л8-196.100-10 2 530 266 400 655 250 580 150 214 212 360 175 - 10 8 8 10 1 33,00
Л8-196.100-11 2 530 266 400 655 250 580 150 214 212 360 175 - 10 8 8 10 1 33,00
Л8-196.100-12 1 630 316 500 - 250 - - 214 212 460 225 - 10 8 8 10 1 31,00
Л8-196.100-13 1 630 316 500 - 250 - - 214 212 460 225 - 10 8 8 10 1 31,00
Л8-196.100-14 2 630 316 500 745 250 660 150 214 212 460 225 - 10 8 8 10 1 39,00
Л8-196.100-15 2 630 316 500 745 250 660 150 214 212 460 225 - 10 8 8 10 1 39,00
Л8-196.100-16 1 720 362 600 - 350 - - 310 308 560 180 200 12 8 8 10 2 50,00
Л8-196.100-17 1 720 362 600 - 350 - - 310 308 560 180 200 12 8 8 10 2 50,00
Л8-196.100-18 2 720 362 600 865 350 760 200 310 308 560 180 200 12 8 8 10 2 61,50
Л8-196.100-19 2 720 362 600 865 350 760 200 310 308 560 180 200 12 8 8 10 2 61,50
Л8-196.100-20 1 820 412 600 - 350 - - 310 308 560 180 200 12 8 8 10 2 49,00
Л8-196.100-21 1 820 412 600 - 350 - - 310 308 560 180 200 12 8 8 10 2 49,00
Л8-196.100-22 2 820 412 600 935 350 660 200 310 308 560 180 200 12 8 8 10 2 64,50
Л8-196.100-23 2 820 412 600 935 350 660 200 310 308 560 180 200 12 8 8 10 2 64,50
Л8-196.100-24 1 920 462 700 - 350 - - 310 308 650 210 230 10 10 10 12 2 68,00
Л8-196.100-25 1 920 462 700 - 350 - - 310 308 650 210 230 10 10 10 12 2 68,00
Л8-196.100-26 2 920 462 700 1070 350 960 200 310 308 650 210 230 10 10 10 12 2 92,00
Л8-196.100-27 2 920 462 700 1070 350 960 200 310 308 650 210 230 10 10 10 12 2 92,00
Л8-196.100-28 1 1020 514 700 - 350 - - 310 308 650 210 230 10 10 10 12 2 66,00
Л8-196.100-29 1 1020 514 700 - 350 - - 310 308 650 210 230 10 10 10 12 2 66,00
Л8-196.100-30 2 1020 514 700 1185 350 1069 200 310 308 650 210 230 10 10 10 12 2 95,00
Л8-196.100-31 2 1020 514 700 1185 350 1069 200 310 308 650 210 230 10 10 10 12 2 95,00
Л8-196.100-32 1 1220 614 800 - 450 - - 400 398 750 240 270 15 10 10 12 2 96,00
Л8-196.100-33 1 1220 614 800 - 450 - - 400 398 750 240 270 15 10 10 12 2 96,00
Л8-196.100-34 2 1220 614 800 1380 450 1270 250 400 398 750 240 270 15 10 10 12 2 137,00
Л8-196.100-35 2 1220 614 800 1380 450 1270 250 400 398 750 240 270 15 10 10 12 2 137,00
Л8-196.100-36 1 1420 714 800 - 450 - - 400 398 750 240 270 15 10 10 12 2 94,00
Л8-196.100-37 1 1420 714 800 - 450 - - 400 398 750 240 270 15 10 10 12 2 94,00
Л8-196.100-38 2 1420 714 800 1590 450 1490 250 400 398 750 240 270 15 10 10 12 2 146,00
Л8-196.100-39 2 1420 714 800 1590 450 1490 250 400 398 750 240 270 15 10 10 12 2 146,00
Л8-196.100-40 1 1620 814 900 - 450 - - 400 398 850 275 300 13 12 12 14 2 121,00
Л8-196.100-41 1 1620 814 900 - 450 - - 400 398 850 275 300 13 12 12 14 2 121,00
Л8-196.100-42 2 1620 814 900 1780 450 1676 250 400 398 850 275 300 13 12 12 14 2 191,00
Л8-196.100-43 2 1620 814 900 1780 450 1676 250 400 398 850 275 300 13 12 12 14 2 191,00

Ребро Л8-196.101

Обозначение ребра b j S* Масса, кг
Л8-196.101 80 212 8 1,06
Л8-196.101-01 80 308 8 1,54
Л8-196.101-02 80 308 10 1,93
Л8-196.101-03 80 398 10 2,50
Л8-196.101-04 80 398 12 3,00
Опора катковая Л8-196.000. Страница 1
Опора катковая Л8-196.000. Страница 2
Опора катковая Л8-196.000. Страница 3
Опора катковая Л8-196.000. Страница 4
Опора катковая Л8-196.000. Страница 5
